沟盖板系列

大和沟盖板系列专为排水沟、电缆沟、路边侧沟等各类场景设计，覆盖横断沟、U型沟及框架沙井盖三大系列，承载等级从T-2到T-25可选。

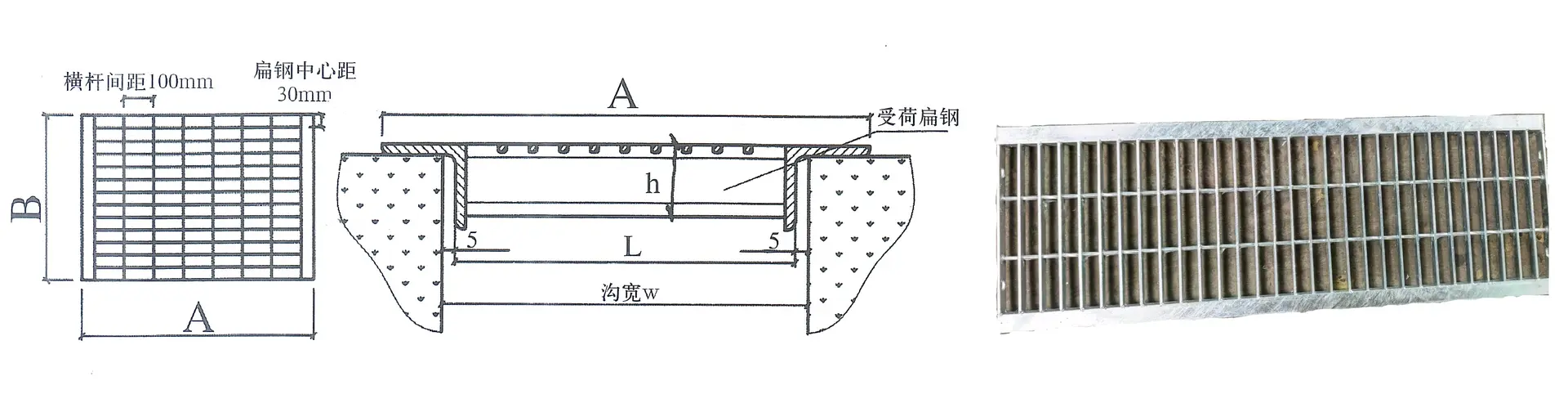

GT系列横断沟及侧沟用

适用于停车场、工厂、市政等排水沟道。GT型沟盖板之受荷扁钢可采用平面型扁钢或工字型扁钢。沟宽＞600mm面需过车的沟盖，可向我司咨询（可采用本公司特制的组构式盖板）。

型号示例：GTI50-40 表示普通型沟盖板主承载扁钢为工字扁钢，其高度为50mm，沟宽400mm。

T-25 承载等级（I型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTI44-20	995×278×44	17.2	L50×50×6
250	GTI50-25	995×340×50	22.8	L56×56×6
300	GTI55-30	995×400×55	41.5	L63×63×8
350	GTI60-35	995×470×60	52.7	L70×70×5
400	GTI65-40	995×520×65	62.0	L70×70×5
450	GTI75-45	995×590×75	81.6	L80×80×5
500	GTI75-50	995×640×75	88.0	L80×80×5

T-25 承载等级（F型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTF45-20	995×270×45	23.7	L50×50×5
250	GTF50-25	995×342×50	30.0	L56×56×6
300	GTF55-30	995×406×55	36.4	L63×63×8
400	GTF65-40	995×520×65	57.0	L70×70×5
450	GTF70-45	995×580×70	81.6	L75×75×5
500	GTF70-50	995×630×70	88.6	L75×75×5
600	GTF80-60	995×750×80	160.0	L90×90×10

T-6 承载等级（I型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTI32-20	995×254×32	11.8	L36×36×4
250	GTI38-25	995×318×38	17.0	L45×45×6
300	GTI44-30	995×378×44	23.0	L50×50×6
350	GTI44-35	995×428×44	26.0	L50×50×6
400	GTI50-40	995×490×50	33.0	L56×56×6
450	GTI50-45	995×540×50	36.0	L56×56×6
500	GTI55-50	995×600×55	62.0	L63×63×8

T-6 承载等级（F型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTF30-20	995×250×30	13.2	L35×35×5
250	GTF32-25	995×304×32	17.0	L36×36×4
300	GTF35-30	995×360×35	21.8	L40×40×5
400	GTF45-40	995×480×45	36.5	L50×50×5
500	GTF50-50	995×590×50	48.0	L56×56×6

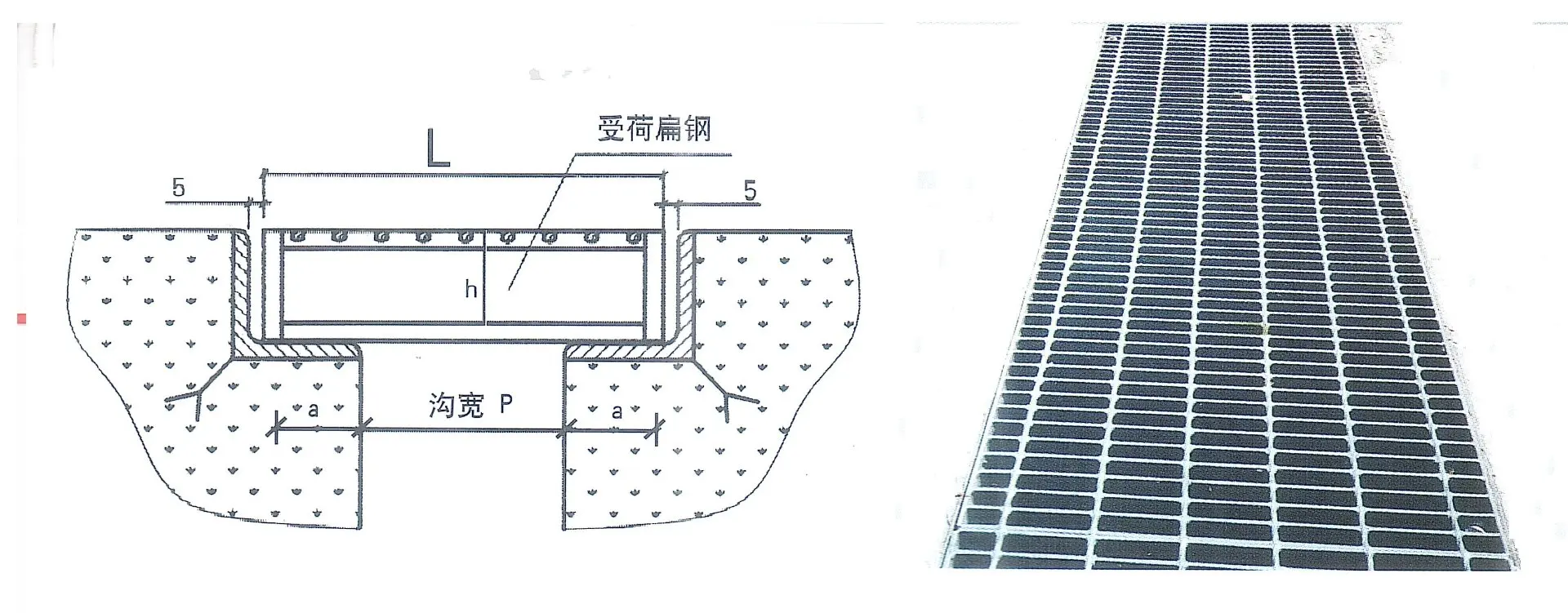

GU系列 U型沟盖

适用于大多数普通砼制的沟盖，采用U型沟盖非常简单。因它不需要特殊的沟沿口，公司已把搁置角钢与格栅在工厂内融为一体。壁式说明：GUF25-20表示沟盖板带搁置角钢，平面型受荷扁钢为25mm，其沟宽为200mm。

T-6 承载等级

沟宽	标准型号	尺寸 B×L×h	总长A	角钢	单重
200	GUI32-20	995×190×32	260	L40×40×5	14.4
250	GUI32-24	995×240×38	310	L40×40×5	16.5
300	GUI38-30	995×290×44	378	L50×50×6	23.8
360	GUI44-36	995×347×50	435	L50×50×6	29.0
250	GUF25-25	995×240×25	260	L40×40×5	16.1
300	GUF30-30	995×290×25	378	L50×50×6	23.5
360	GUF32-36	995×347×32	435	L50×50×6	26.8
400	GUF40-40	995×387×38	475	L50×50×6	33.9
450	GUF45-45	995×437×44	525	L50×50×6	40.3
500	GUF50-50	995×487×50	575	L63×63×6	50.2
550	GUF55-55	995×537×50	651	L63×63×6	58.0

T-2 承载等级

沟宽	标准型号	尺寸 B×L×h	总长A	角钢	单重
200	GUI25-20	995×190×25	260	L40×40×5	13.0
300	GUI25-30	995×290×25	378	L50×50×6	19.7
360	GUI32-36	995×347×32	435	L50×50×6	24.2
450	GUI32-45	995×437×32	525	L50×50×6	28.0
500	GUI38-50	995×487×38	575	L50×50×6	33.5
600	GUI38-60	995×587×38	697	L63×63×8	44.7
250	GUF20-25	995×240×20	310	L40×40×5	14.4
350	GUF25-35	995×337×25	407	L40×40×5	20.0
450	GUF30-45	995×437×30	507	L40×40×5	27.4
500	GUF32-50	995×487×32	579	L50×50×6	34.4
550	GUF35-55	995×537×35	627	L50×50×6	39.3
600	GUF40-60	995×587×40	697	L63×63×6	49.0

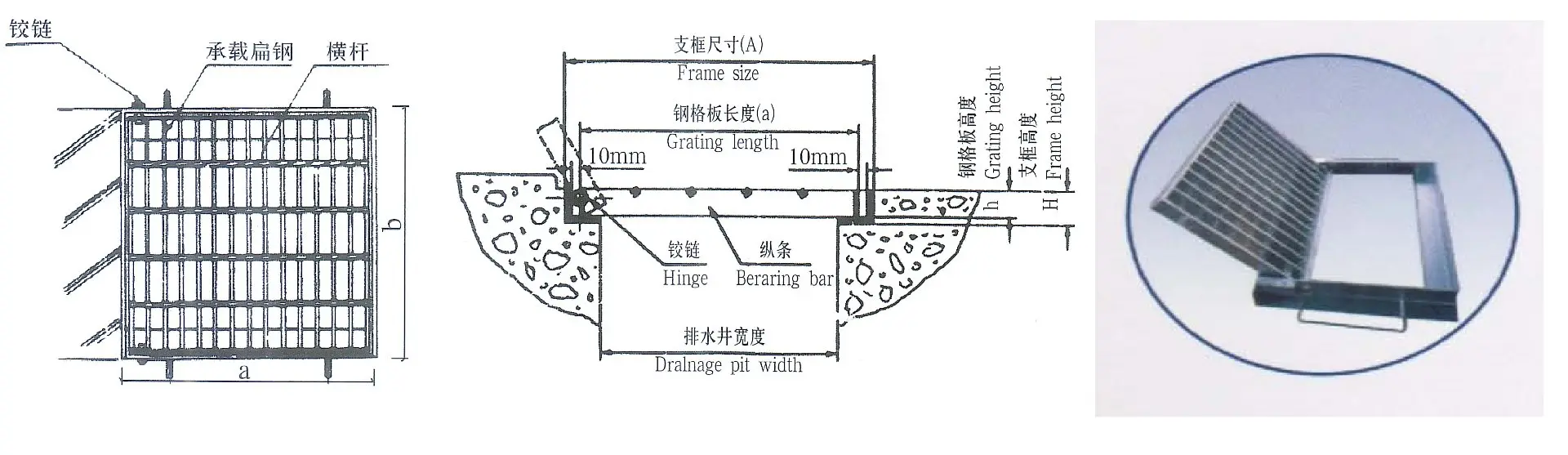

GS系列沙井盖（框架沟盖）

四周框架沟盖板。GSI38-30表示沙井盖板其主承载扁钢为工字型，受荷扁钢高度为38mm，井口尺寸为300×300mm。

T-14 承载等级

T-2 承载等级
