专业技术文档与标准规范，助力您的项目设计与选型
大和格栅板严格执行国内外行业标准，确保产品质量可靠

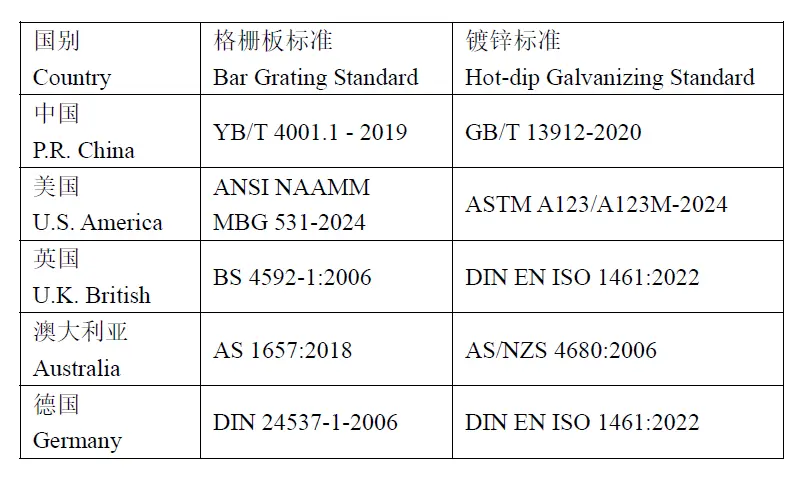

中华人民共和国黑色冶金行业标准，钢格栅板第1部分：钢格栅板。本标准规定了钢格栅板的术语、产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
大和格栅板严格按照国家行业标准生产，企业内控标准精度近乎高于国家行业标准一倍
以下为常用钢格板规格参数，特殊规格可按需定制
| 系列 | 扁钢尺寸（mm） | 扁钢间距（mm） | 横杆间距（mm） | 横杆尺寸（mm） | 常用场景 |
|---|---|---|---|---|---|
| WA 系列 | 20×3 ~ 75×8 | 30 | 50 / 100 | 5×5 / 6×6 / 8×8 | 平台走道、沟盖板 |
| WB 系列 | 20×3 ~ 75×8 | 40 | 50 / 100 | 5×5 / 6×6 / 8×8 | 一般平台、楼梯踏步 |
| WC 系列 | 20×3 ~ 100×10 | 60 | 50 / 100 | 5×5 / 6×6 / 8×8 | 重型平台、高载荷区 |
| WD 系列 | 25×3 ~ 75×8 | 15 / 20 | 50 / 100 | 5×5 / 6×6 / 8×8 | 细密格栅、防小件坠落 |
* 以上为常用规格，其他规格及特殊要求可按客户图纸定制生产
不同表面处理方式适用于不同使用环境，合理选择可延长产品使用寿命
将钢格板浸入约450°C的锌液中，使表面形成致密的锌铁合金层。防腐蚀性能优异，锌层厚度一般不低于55μm（本地）或86μm（海洋环境），使用寿命可达20年以上，是最常用的表面处理方式。
采用304/316/316L不锈钢原材料生产，无需额外表面处理即具备优异的耐腐蚀性能。特别适用于食品加工、制药、化工等对卫生和耐蚀性要求高的场所。316L材质更耐海洋大气腐蚀。
在钢格板表面喷涂防锈底漆及面漆，可根据客户需求调配颜色。适用于室内干燥环境或有特定色彩要求的建筑装饰场景。经济性好，但防腐蚀寿命低于热浸锌处理。
四步轻松完成钢格板选型，确保选择最适合您项目的产品
明确钢格板的使用环境（室内/室外、腐蚀性、通行载荷等），初步确定材质与表面处理方式。
根据平台设计载荷（人行/车行/重载），选择合适的扁钢规格和间距，确保安全承载。
根据跨距、载荷和通风排水要求，选定扁钢尺寸、间距系列及横杆配置，参照规格参数表。
根据安装位置选择焊接固定或安装夹具固定，确定安装夹类型及数量，提交订货需求。
大和格栅板的扁钢中心距常用的有12.5mm、15mm、20mm、25mm、30mm、33mm、34.3mm、40mm、60mm几大系列，以适应不同场所的需要。而扁钢又有四种，分别为平面扁钢、齿形扁钢、"I"形扁钢及"I"齿形扁钢。
在选择格栅板型号时，首先应根据使用场所的要求，选择相应的扁钢中心距系列。如人流密集的公共场合，应选用20mm系列，以防止较小的物体穿过；而绝大多数的工矿企业，通常的人行通道、平台铺板则可以选用30mm系列；至于偶尔使用的平台或是采光栅栏等，40mm系列就可以满足使用要求。特殊要求的可以使用15mm系列甚至12.5mm系列。

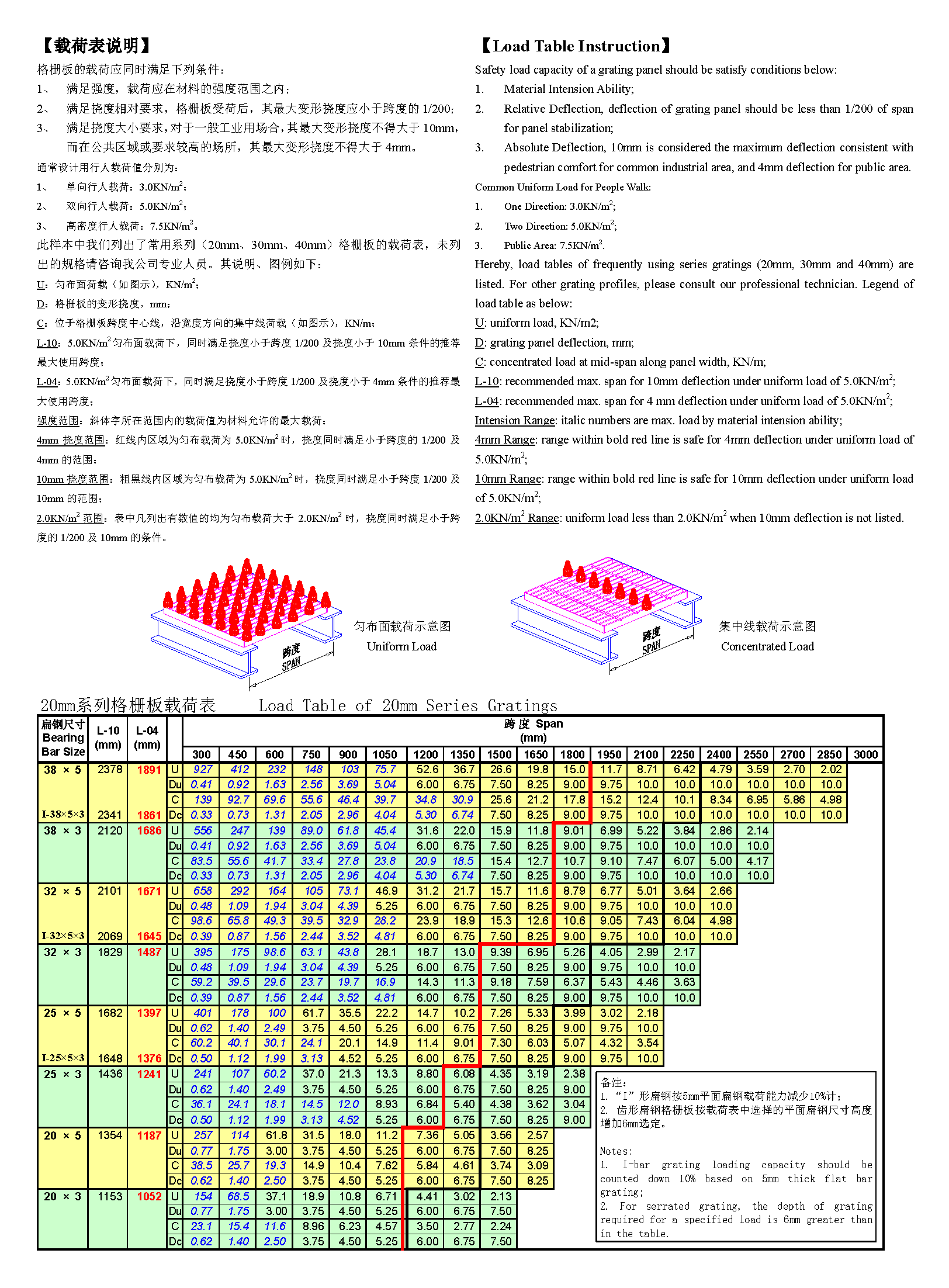

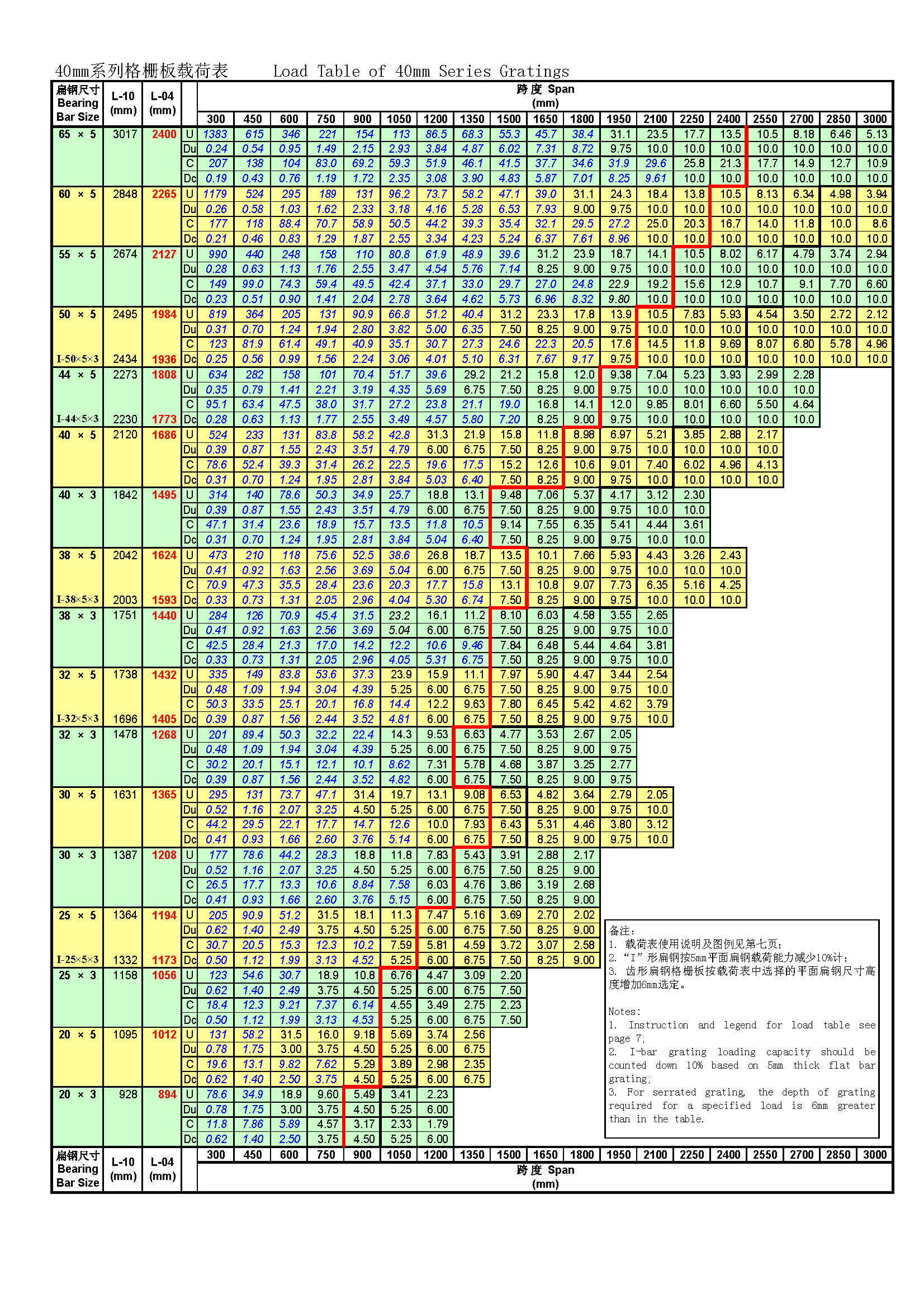

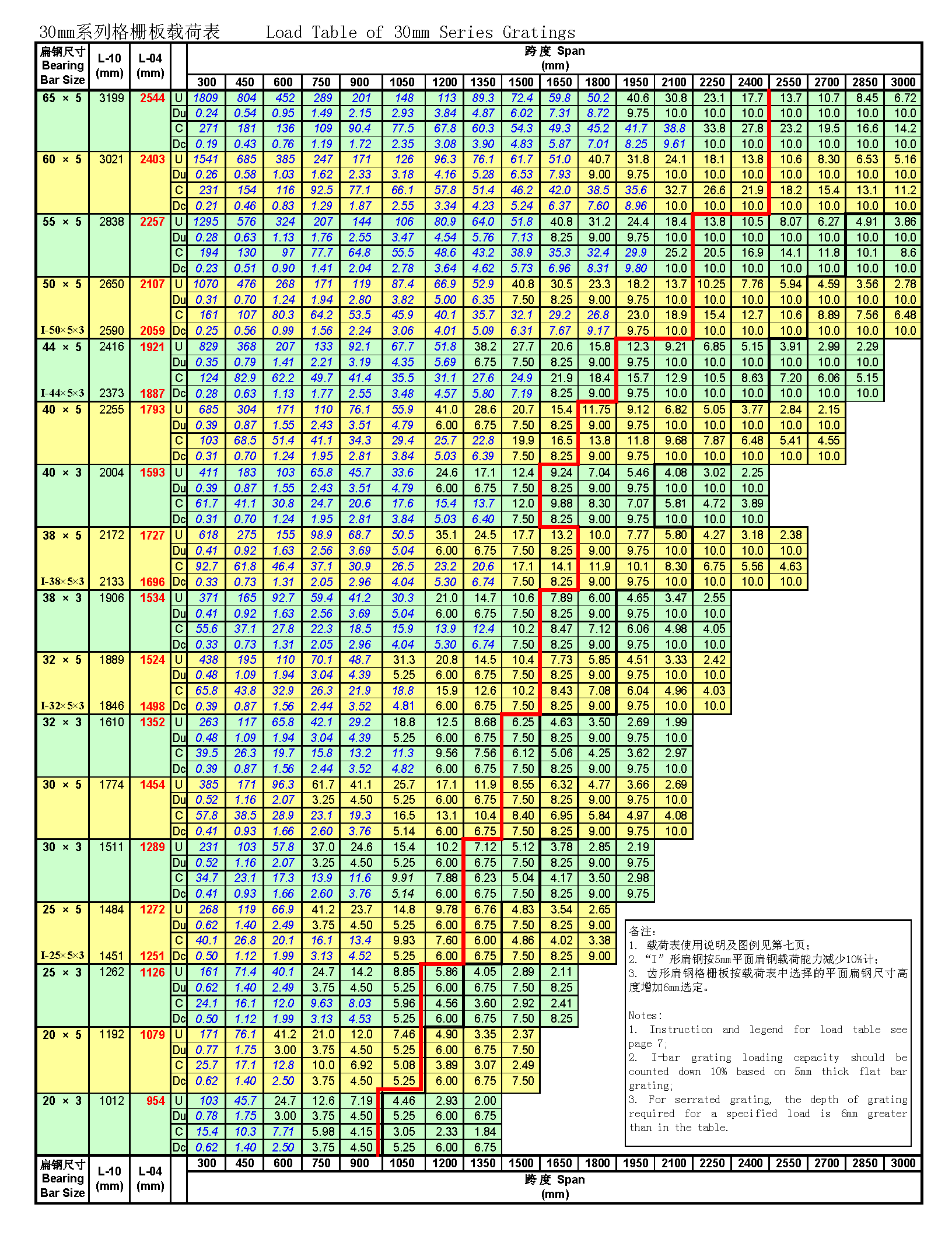

然后可根据实际使用中的格栅板最大跨度，查阅相应的载荷表（见下面），选择最为经济的格栅板承载扁钢规格。需要说明的是：3mm厚扁钢的格栅板自重最轻也最经济，但承载能力较差且格栅板自身较为单薄，容易变形损坏；5mm厚扁钢的格栅板承载能力好，自身结构稳定、使用寿命长，但自重较大、费效比较低；"I"形扁钢的格栅板则兼具了两者的优点，克服了其缺点。
另外，齿形扁钢提供了良好的防滑效果，但扭绞方钢自身提供的防滑性能已经能满足大多数的使用要求，考虑到齿形扁钢带来的承载能力下降，我们建议谨慎选用。

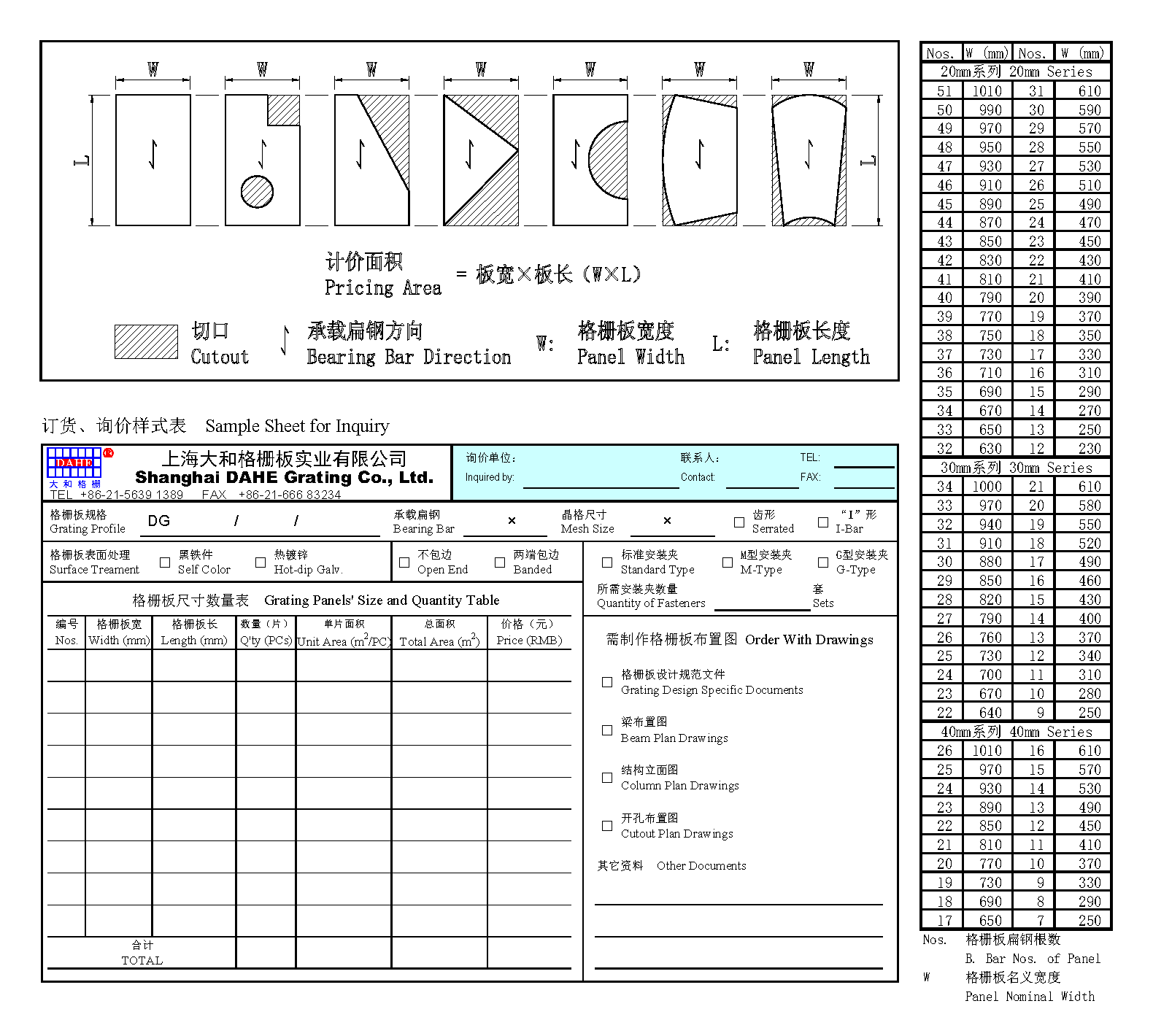

格栅板的计价是按交货面积计算的，单块格栅板的计价面积为其最小包容面积，不扣除缺口或开孔尺寸（如图示）。由于格栅板型号繁多、用途不一，故需要提供如下的信息：

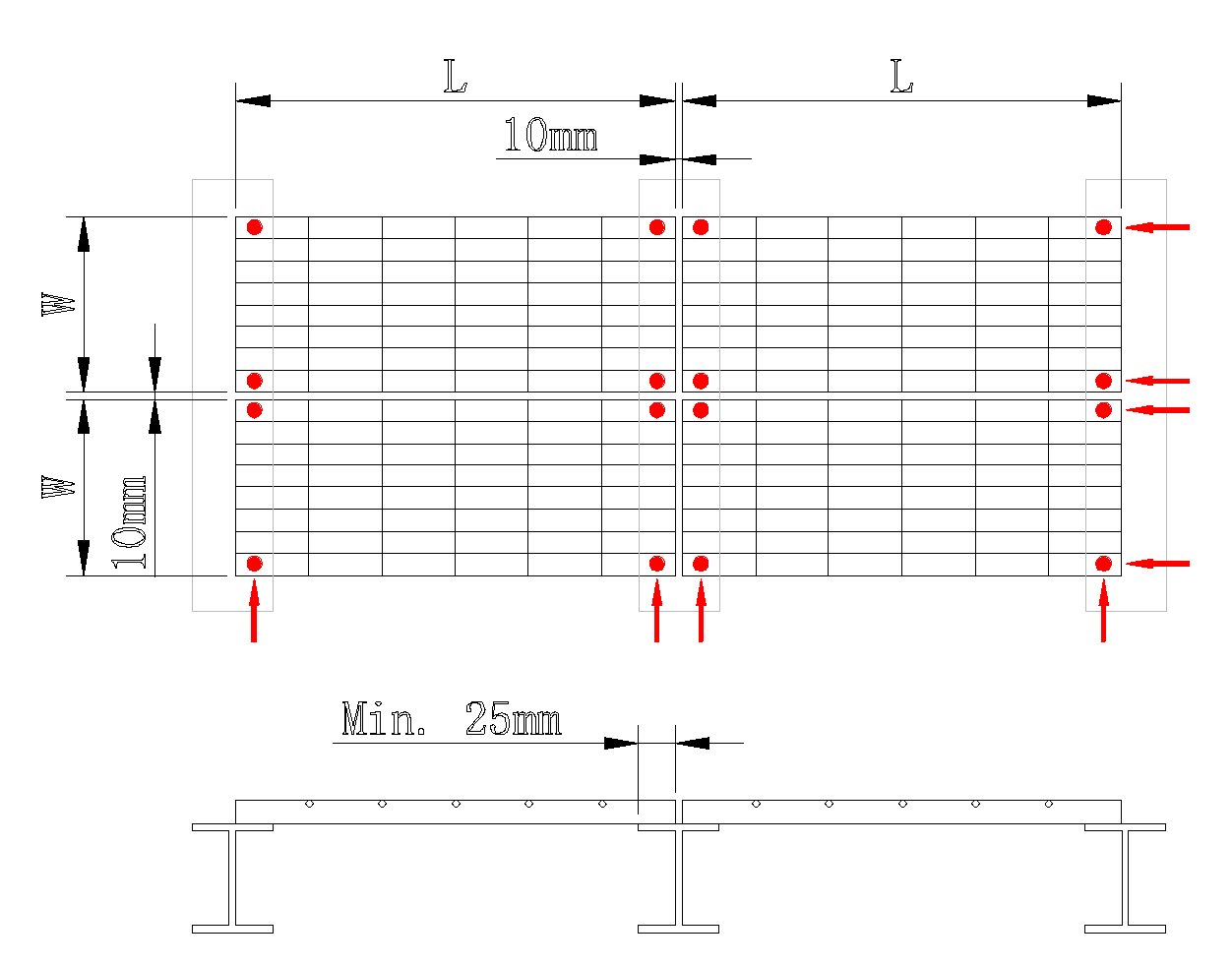

格栅板安装时应注意保留板与板之间的间隙，如图例所示，通常为10mm。格栅板的支撑长度不得小于25mm。对于安装不需要再拆卸的格栅板，最为牢固的固定办法是将格栅板直接焊接在支撑梁上；对于需要拆卸的格栅板，可选用相应的大和牌安装夹具。每块格栅板至少需要4个固定点（焊接或使用安装夹具），通常位于格栅板的四个角，对于超长（跨梁安装）、超宽的格栅板，则按每平米4个固定点安装固定。
上海大和提供适用于各种类型格栅板的安装夹具，易于安装、拆卸，可满足绝大多数的需要。

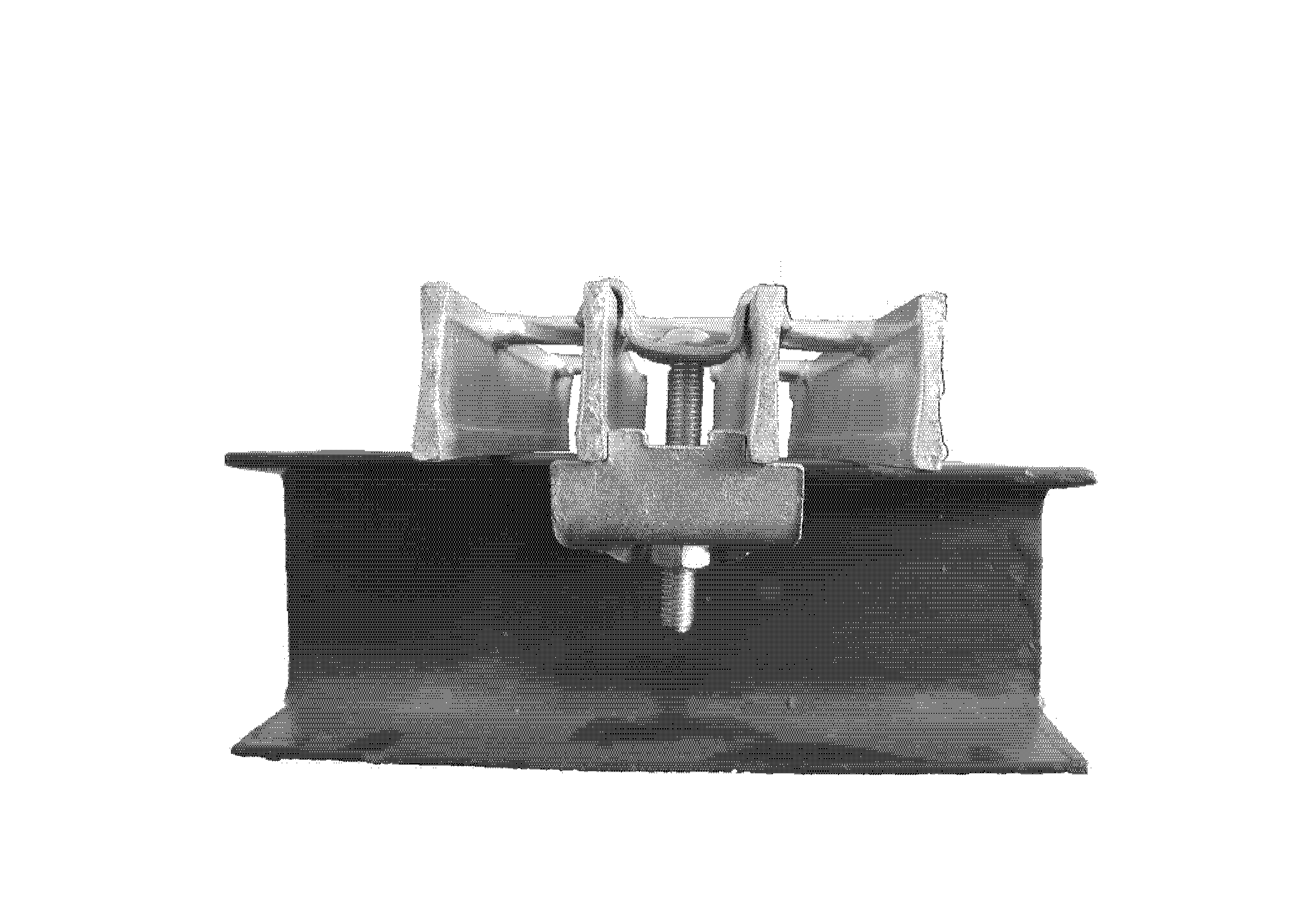

使用马鞍夹与下片紧固，此种安装夹可从格栅板表面穿过安装，现场无需焊接。适用于30mm、40mm系列的格栅板。

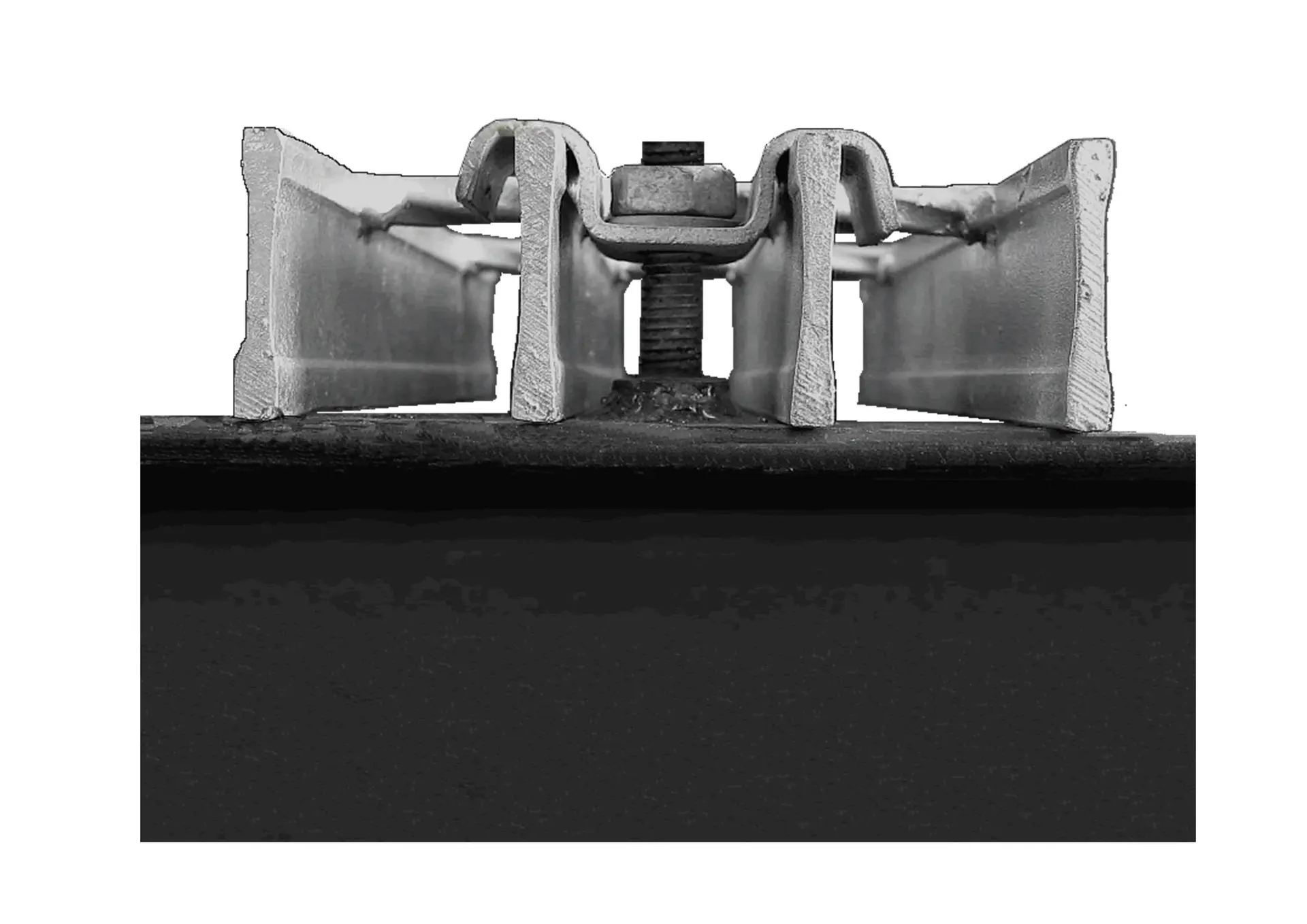

将螺栓头部焊接于梁上，使用马鞍夹紧固。适用于30mm、40mm系列的格栅板。

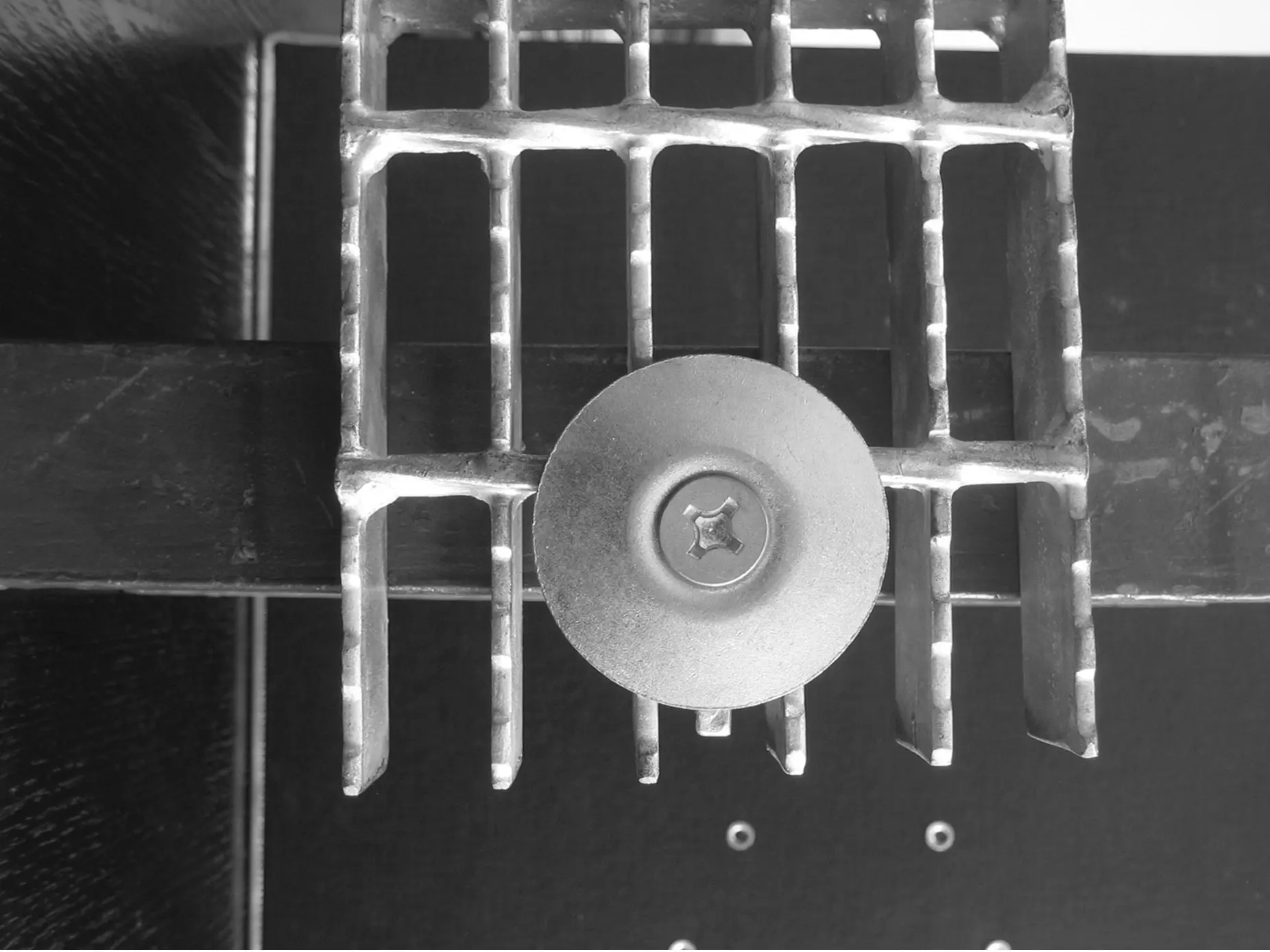

上海大和专为密型格栅板开发的安装夹具，可从密型格栅板表面穿过安装，无需焊接，适用于20mm系列的格栅板。
