压焊钢格板

由扁钢和麻花钢按照一定间距经压焊机焊接而成，承载力强，结构坚固。

碳钢/不锈钢热镀锌多种规格

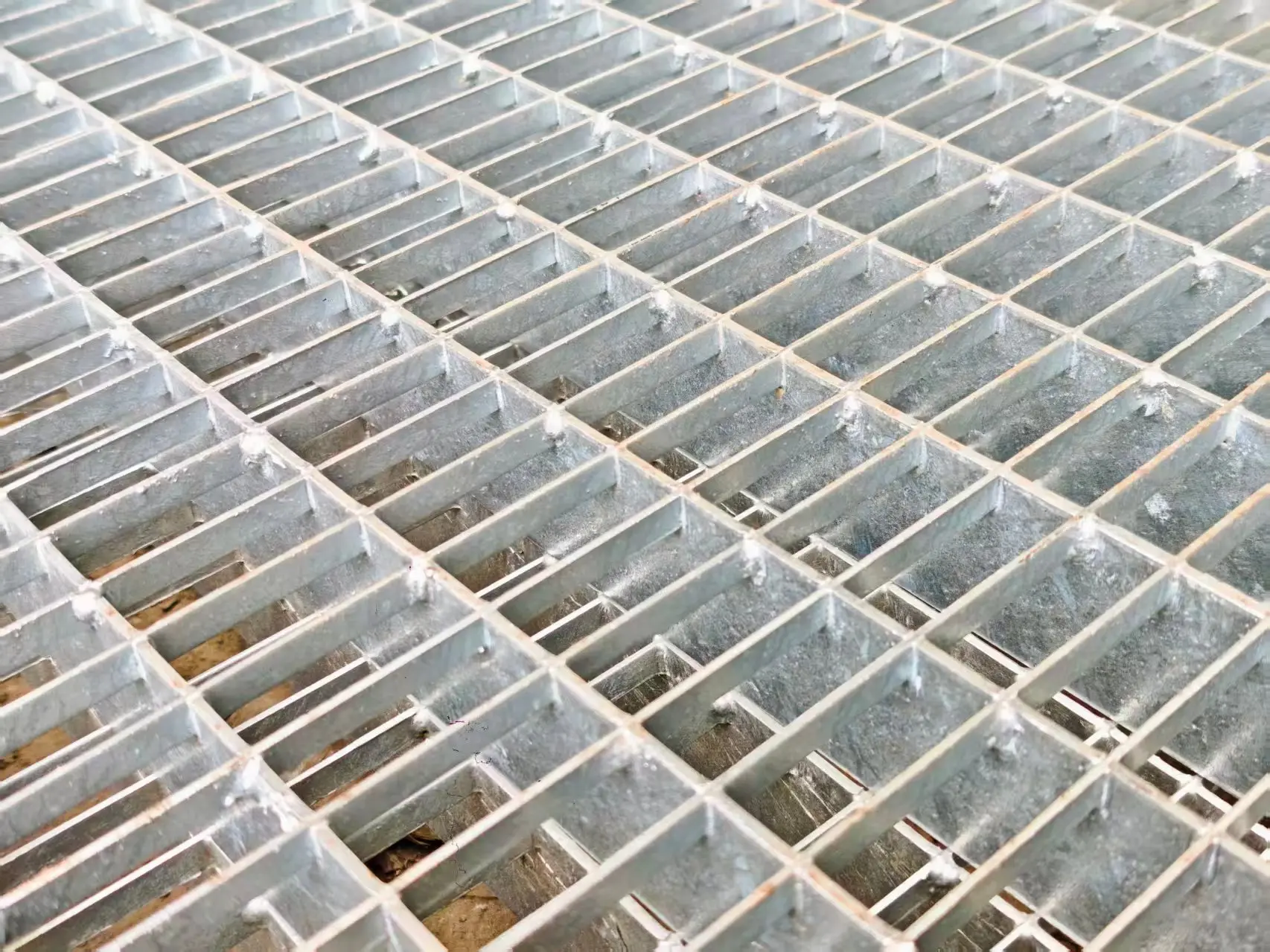

压锁钢格板

通过液压压锁工艺将扁钢和横杆紧密连接，表面平整美观，适合装饰性应用。

表面平整压锁工艺精确间距

复合钢格板

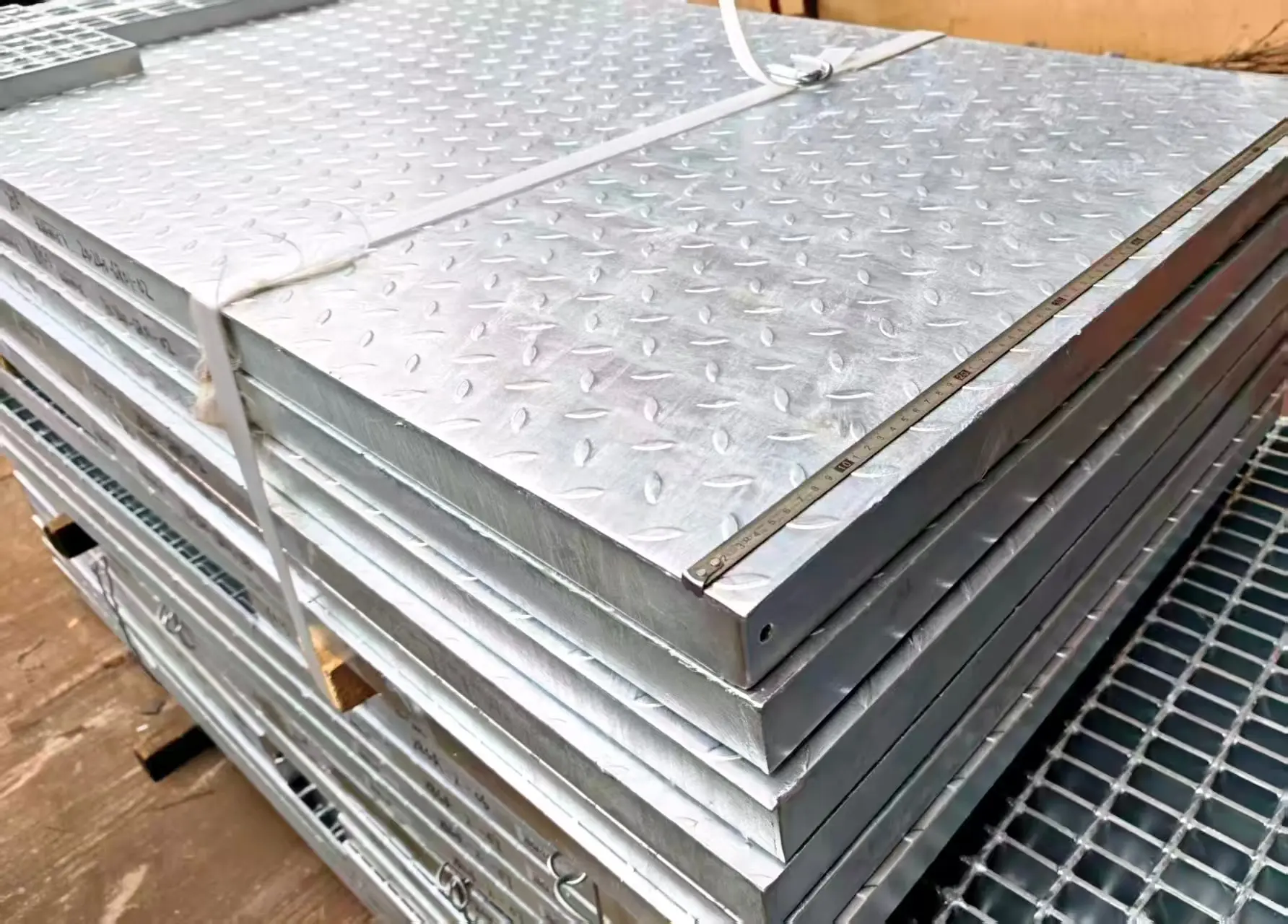

复合钢格板是在标准压焊钢格板基础上，在扁钢上下两侧增加扁钢边框或花纹钢板，形成"夹心"结构，具有更高承载力和更佳装饰效果。

复合结构高承载力热镀锌

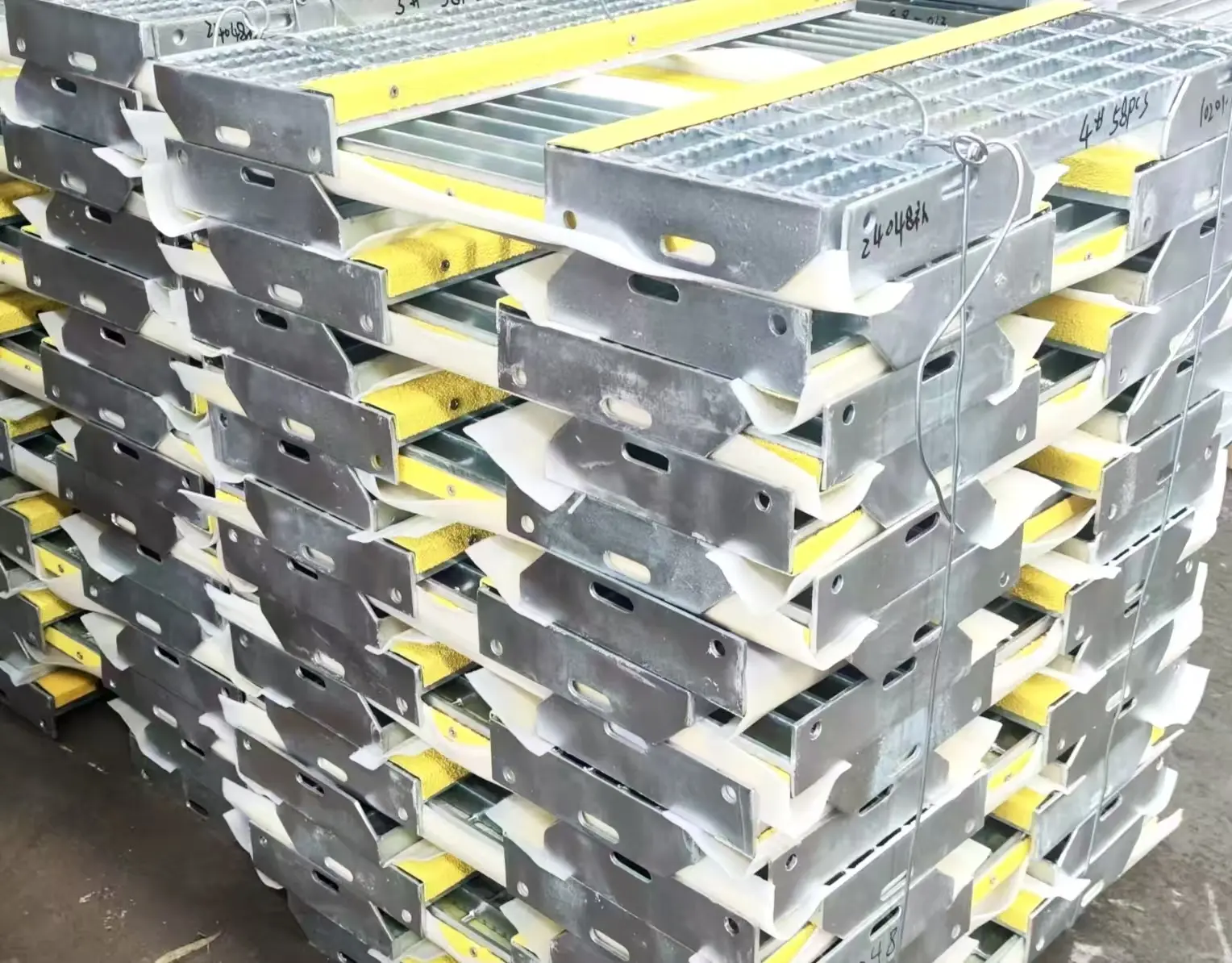

踏步板

专为楼梯台阶设计的钢格板产品，带有防滑齿面，安装方便快捷。

防滑齿面标准宽度侧板焊接

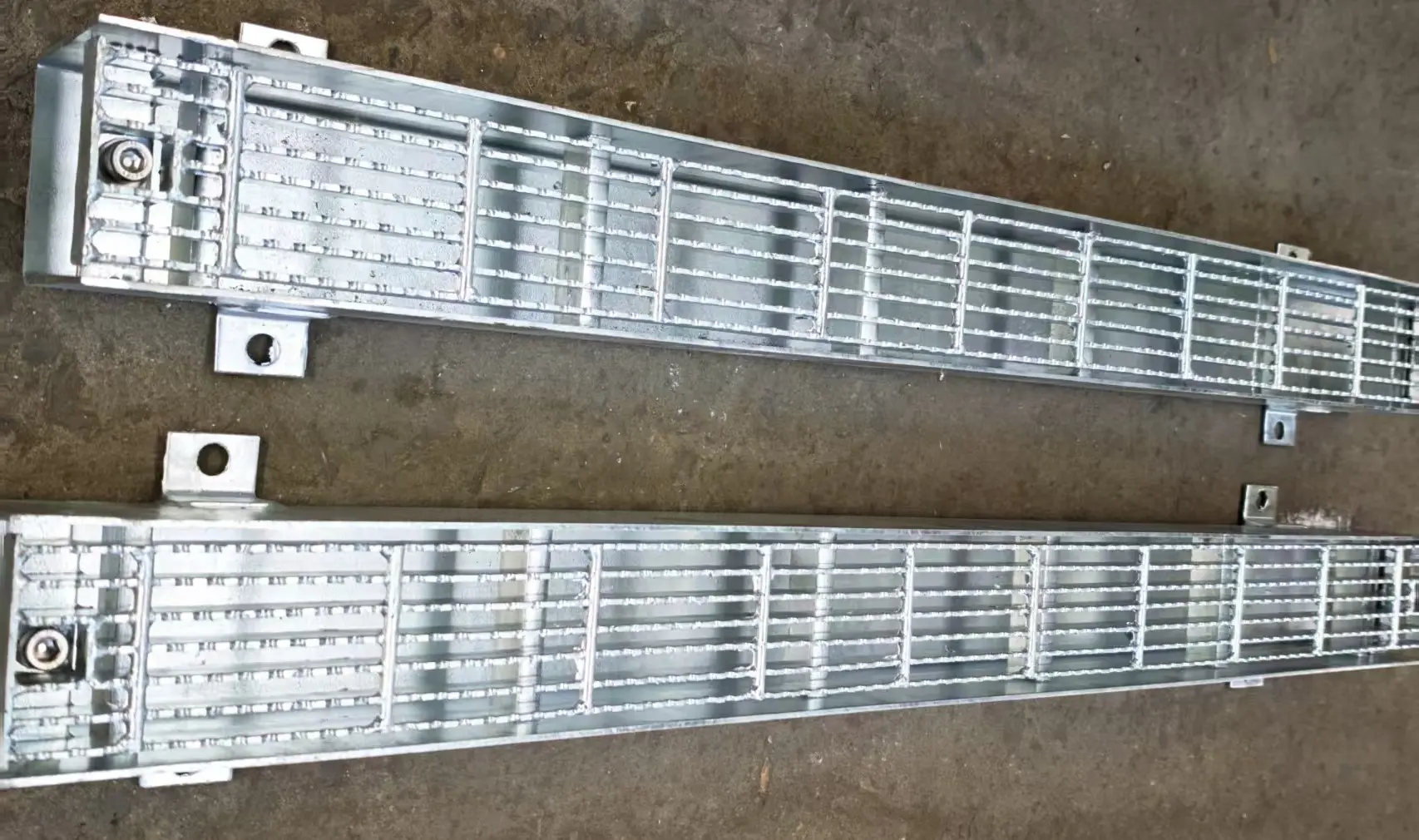

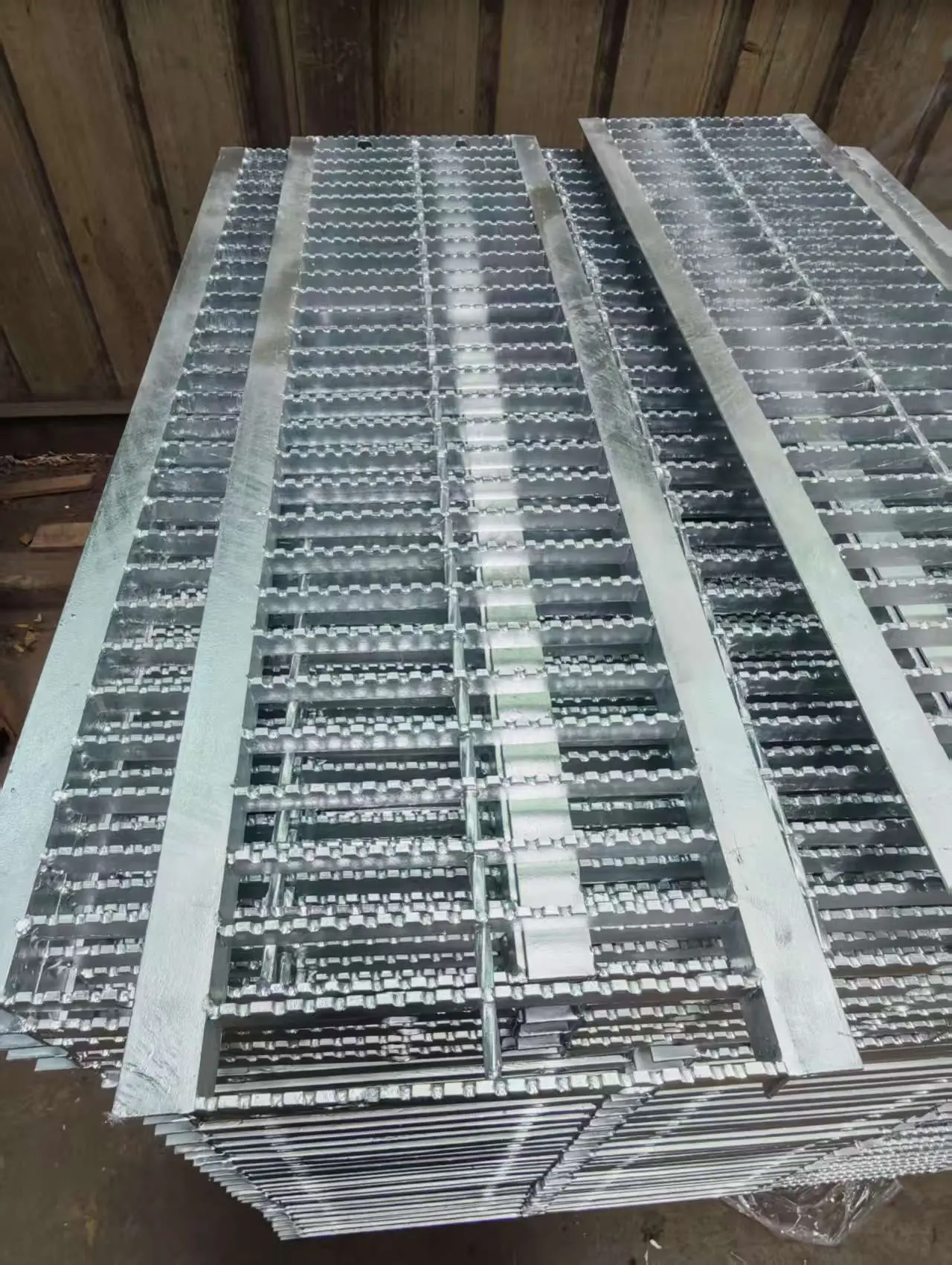

沟盖板

专为排水沟、电缆沟设计的承重型盖板，承载能力强，排水性能优越。

重型/轻型锁扣设计排水优良

大和栏杆

大和栏杆是一种新型球节点栏杆结构，具有安装简便、易于运输、经济美观等诸多优点。

球节点结构热镀锌处理现场组装

【格栅板的构成】

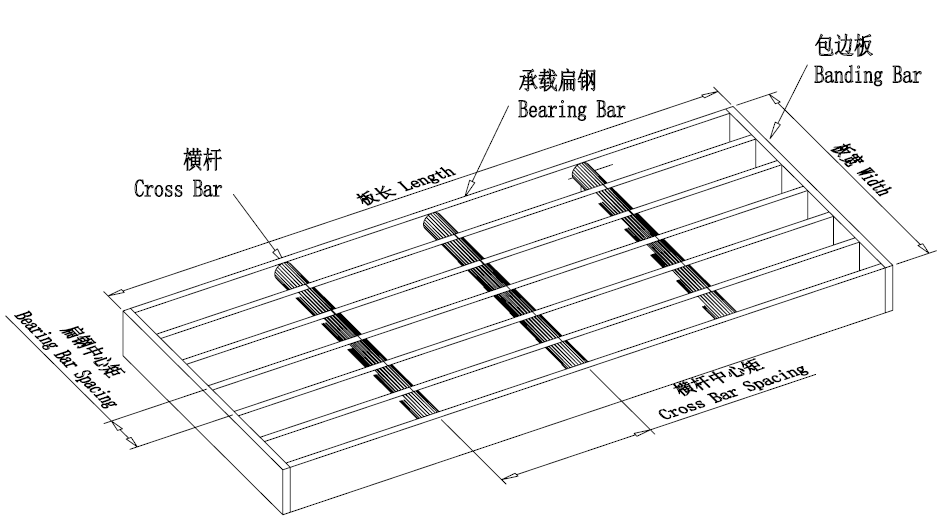

如图例所示，大和格栅板构成部分及主要参数如下：

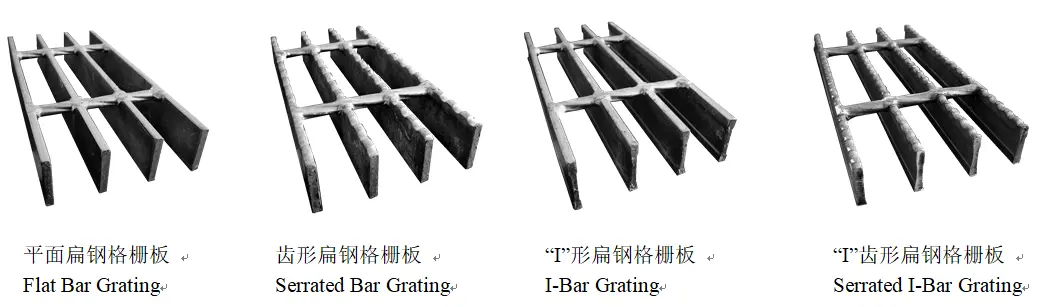

•承载扁钢，主要有平面扁钢、齿形扁钢、"I" 形扁钢及 "I" 齿形扁钢；
•横杆，通常采用扭绞方钢，也可使用圆钢；
•包边板，用以封边的扁钢，通常不受力；
•扁钢中心距，承载扁钢的中心间距；
•横杆中心距，横杆的中心间距。

【大和格栅的牌号】

大和格栅的牌号形式如上，采用公制的 mm 单位描述格栅板的主要参数如下：

H：承载扁钢的宽度，亦即格栅板的厚度
T：承载扁钢的厚度
B：承载扁钢的中心距
C：横杆的中心距
I：可选，如为"I"形扁钢则添加以注明
S：可选，如为齿形扁钢则添加以注明

"I"形扁钢 I-Bar Name	H (mm)	T (mm)	t (mm)	理论重 (kg/m)	抵抗矩 W cm³	惯性矩 J cm⁴
I-25×5×3	25	5	3	0.75	0.48	0.60
I-32×5×3	32	5	3	0.97	0.78	1.25
I-38×5×3	38	5	3	1.13	1.10	2.08
I-44×5×3	44	5	3	1.30	1.46	3.22
I-50×5×3	50	5	3	1.51	1.84	4.61
I-50×7×4	50	7	4	1.98	2.57	6.43
I-55×7×4	55	7	4	2.18	3.09	8.49
I-60×7×4	60	7	4	2.39	3.72	11.22
I-65×7×4	65	7	4	2.55	4.29	13.96
I-75×7×4	75	7	4	2.96	5.70	21.39

【压焊格栅板的制作】

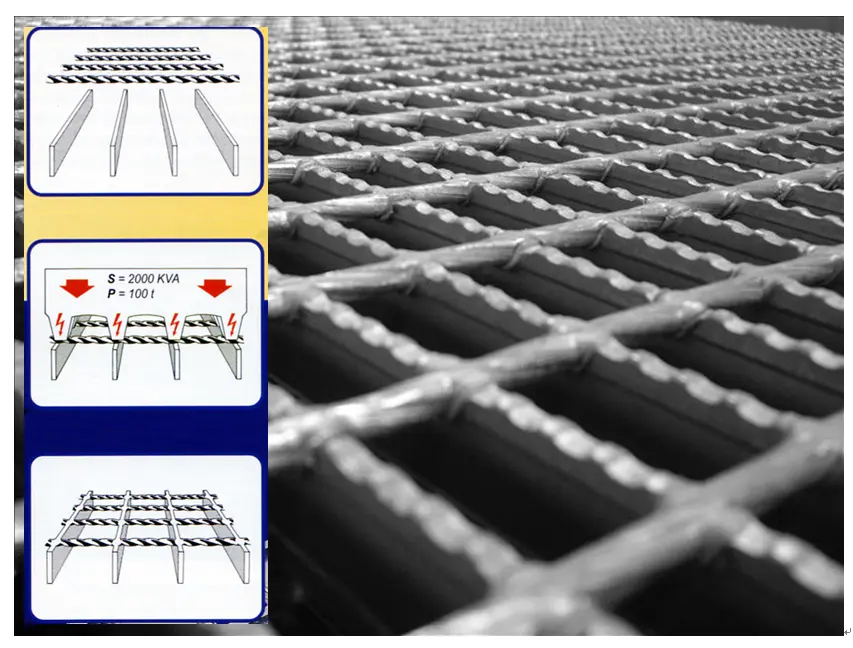

压焊格栅板的制作是把扭绞方钢与若干根承载扁钢成直交地焊接成整体，焊接采用现代化全自动压阻焊机，通过强大的电流和压力，保证了每个焊接处能均匀地完全融合。

压焊钢格板（DG系列）

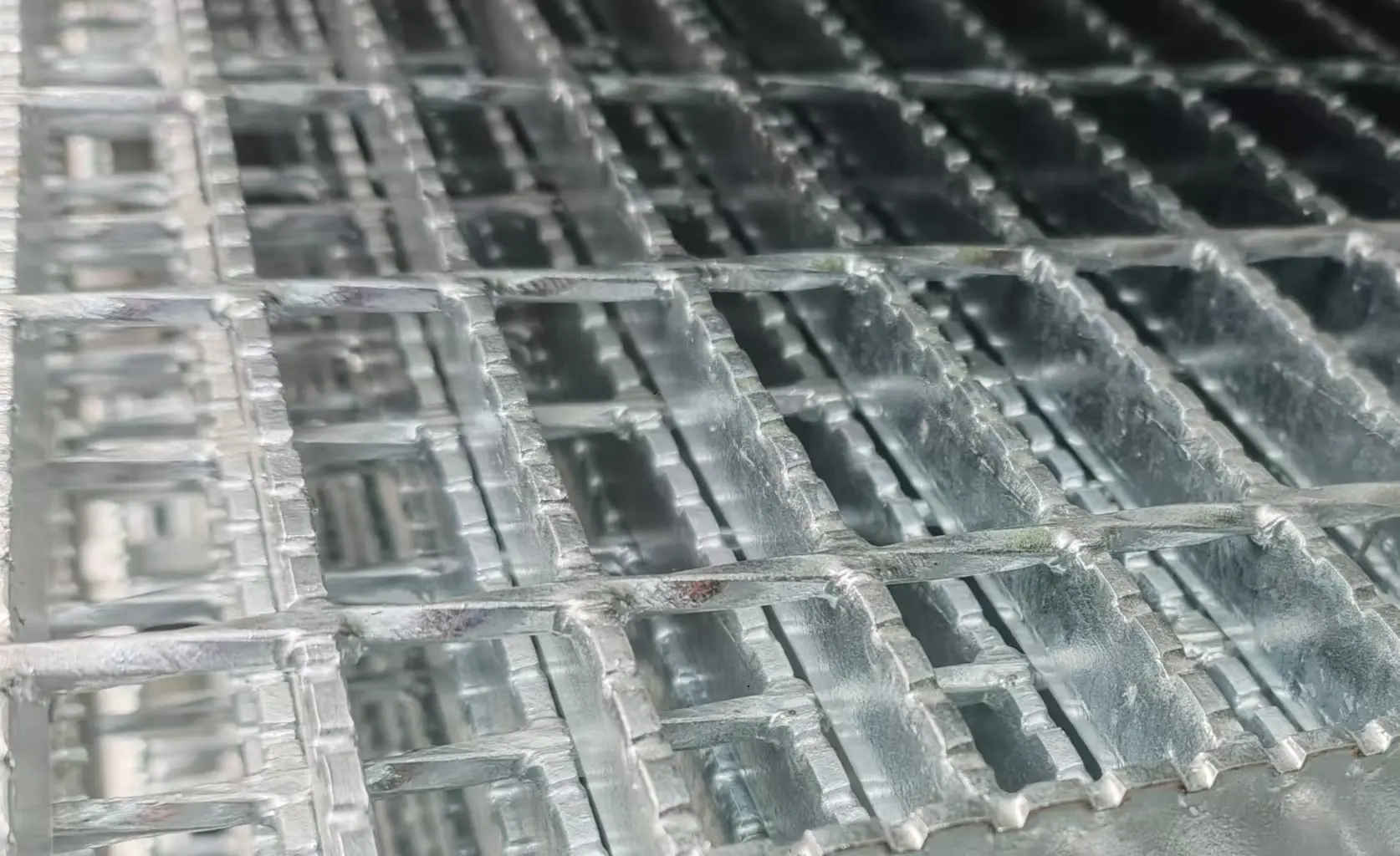

压焊钢格板是最常见的钢格板类型，由承受扁钢和交叉麻花钢按照一定间距经电阻点焊机自动焊接而成。具有焊点牢固、承载力强、通风透光等优点。

广泛应用于石油化工平台、电厂走道、市政工程、船舶甲板、楼梯踏板等领域。

产品型号	DG253/30/100、DG325/30/100、DG405/30/100等
扁钢尺寸	25×3、25×5、32×3、32×5、40×3、40×5 等
扁钢间距	30mm、40mm（常规）/ 按需定制，最小可定制12.5mm间距
横杆间距	100mm（常规）/ 50mm、76mm 等，最小可定制30mm 间距
表面处理	热镀锌、喷漆、不处理

压锁钢格板（DGL系列）

压锁钢格板采用液压压锁工艺，将横杆压入扁钢的预留槽中，形成牢固连接。表面平整无缝隙，适合对表面平整度要求较高的场合。

常用于高端建筑装饰、食品加工平台、需平整表面的工业平台等。

产品型号	DGL503/55/22、DG303/33/33等
连接方式	液压压锁（非焊接）
表面特征	表面平整无缝隙、美观
适用场景	装饰平台、食品加工厂、高端建筑

复合钢格板（DGP系列）

复合钢格板是在标准压焊钢格板基础上，在扁钢上下两侧增加扁钢边框或花纹钢板，形成"夹心"结构，具有更高承载力和更佳装饰效果。

广泛应用于重型工业平台、港口码头、地铁站台、大型商业建筑地面等需要高承载和美观兼备的场合。

产品型号	DGP253/30/100、DGP325/30/100、DGP405/30/100 等
扁钢尺寸	25×3、32×3、40×3、40×5 等
扁钢间距	30mm、40mm（常规）/ 按需定制，最小可定制12.5mm间距
横杆间距	100mm（常规）/ 50mm、76mm 等，最小可定制30mm 间距
结构特征	上下包边/夹心复合结构，承载力更强
表面处理	热镀锌、喷漆、不处理

楼梯踏步板（T系列）

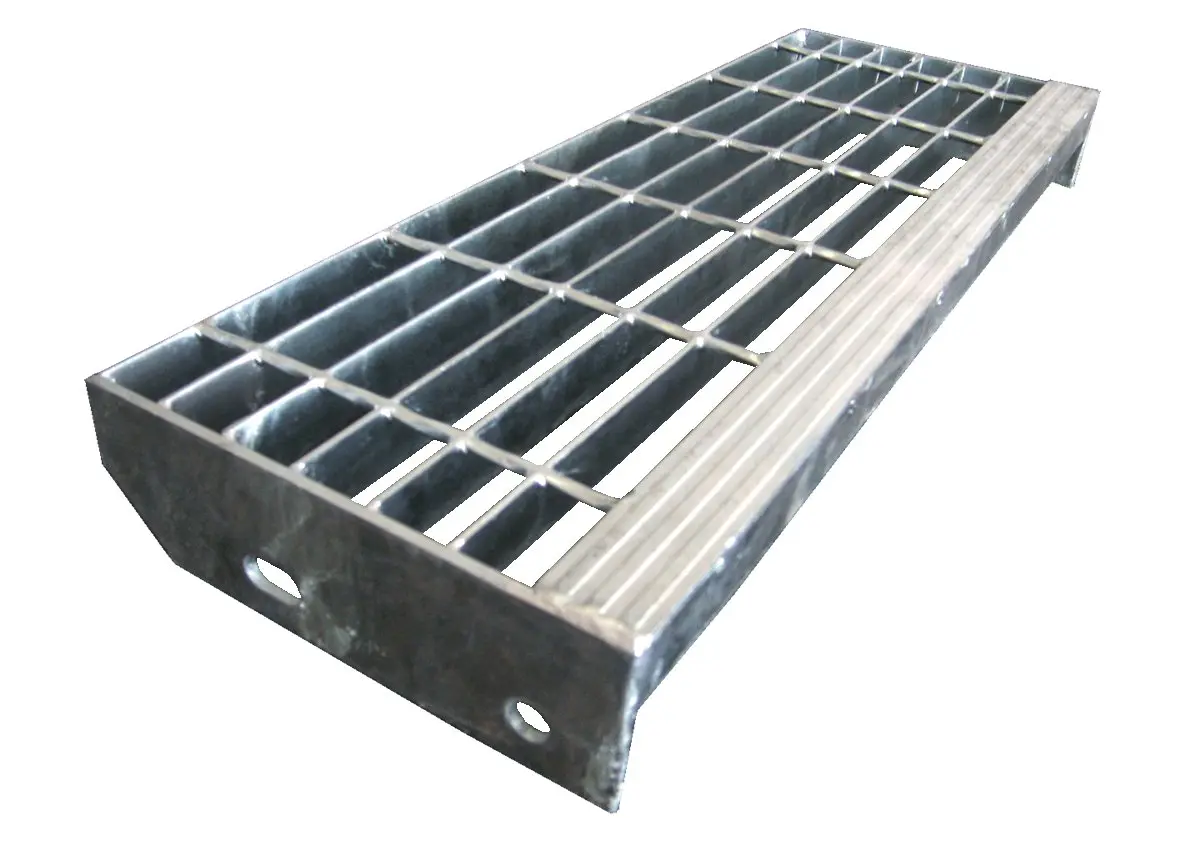

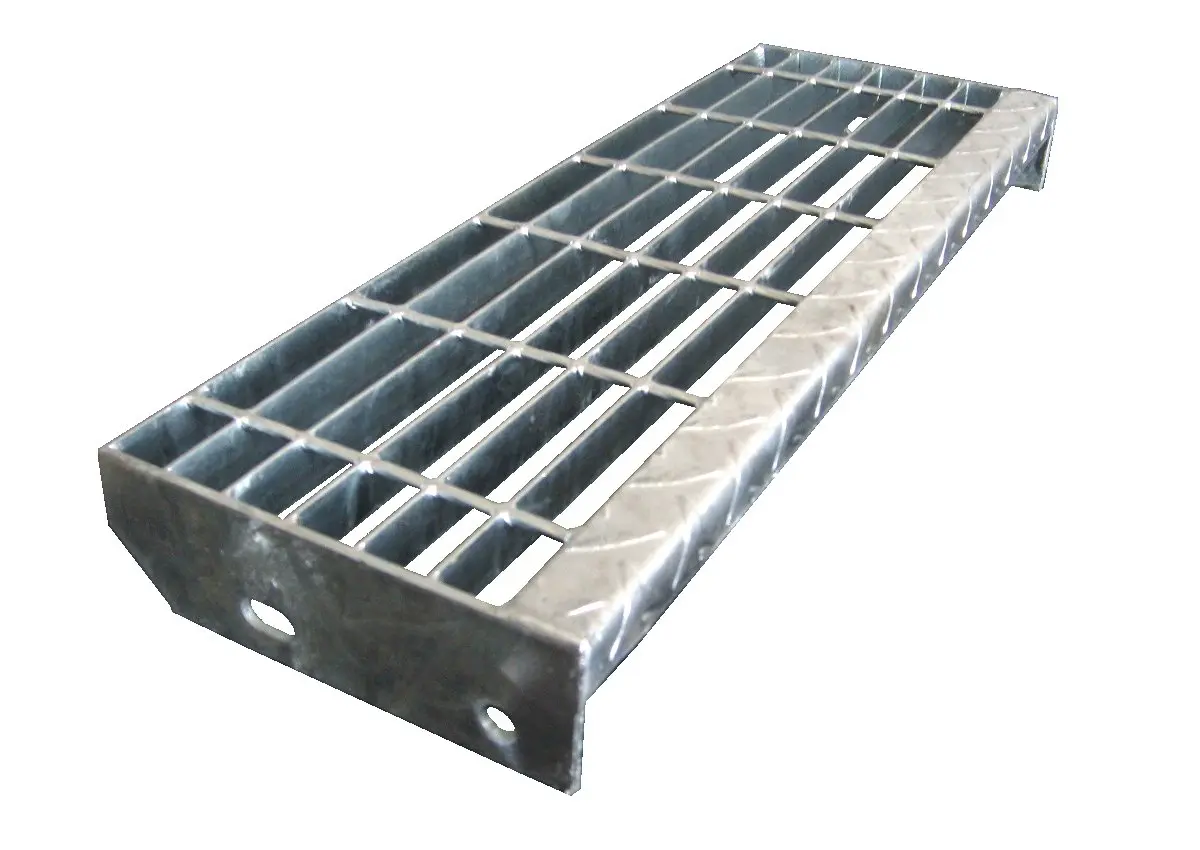

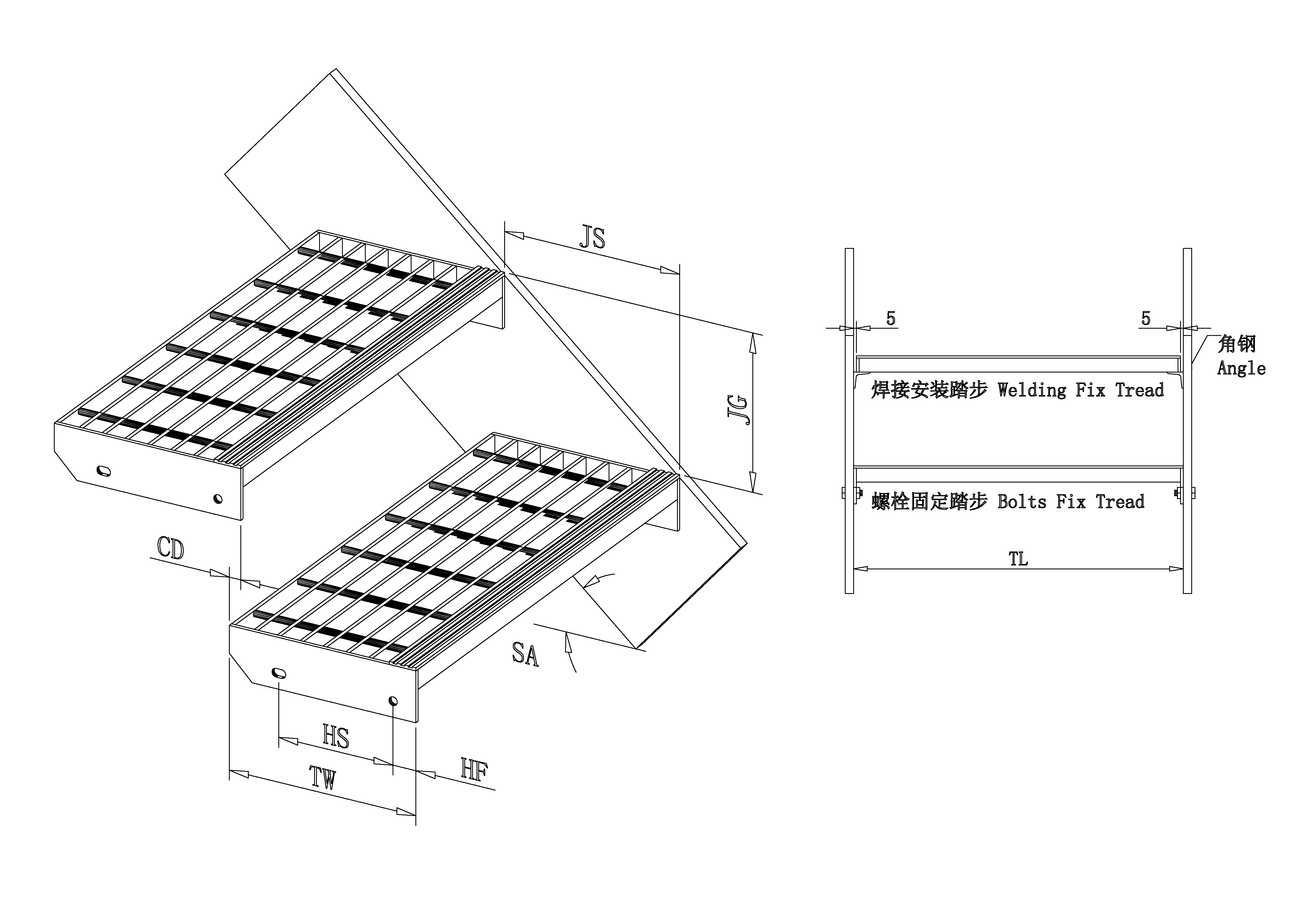

大和格栅踏步作为钢梯的标准踏步板，根据安装方法及防滑沿口形式可分为七种形式。图例为T4型踏步的典型示意图，图中安装孔距与踏步宽度的对应关系见下表。我们推荐从我公司标准踏步板表中选用相应的型号及规格。

踏步类型

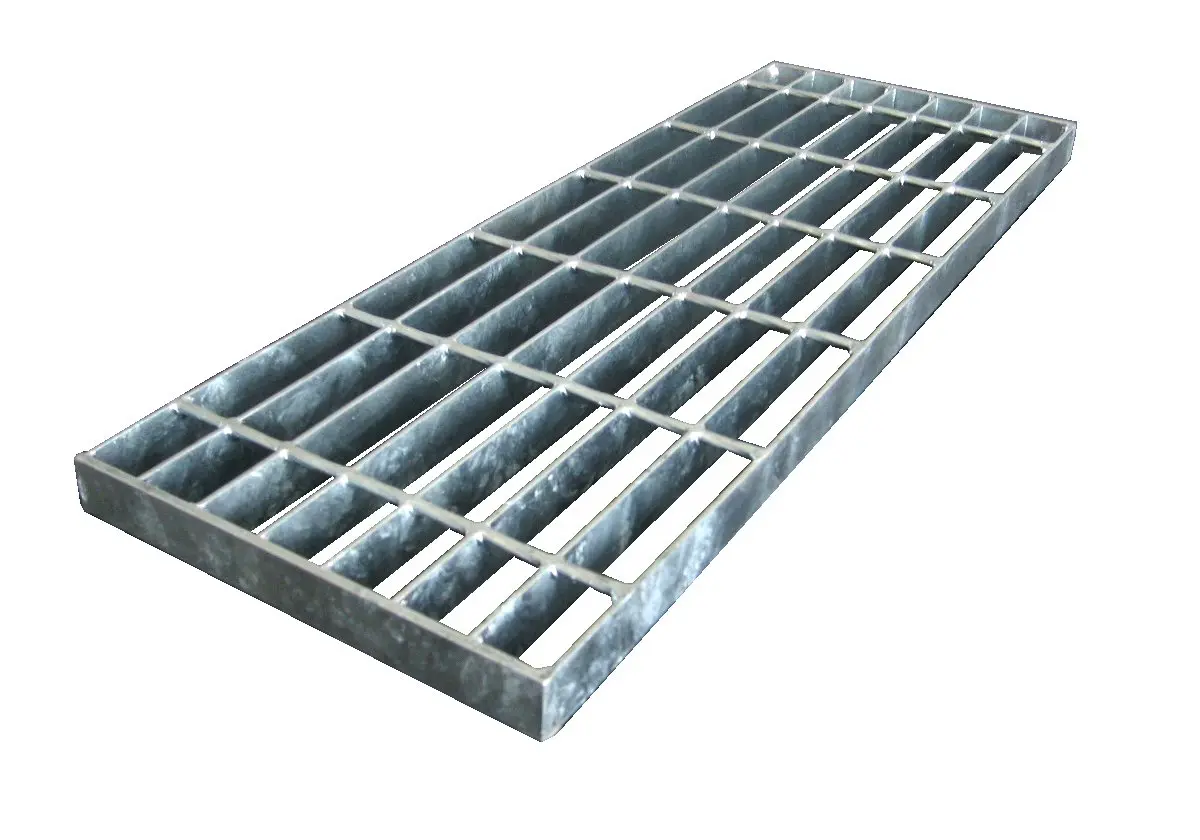

T1

焊接安装无沿口

T3

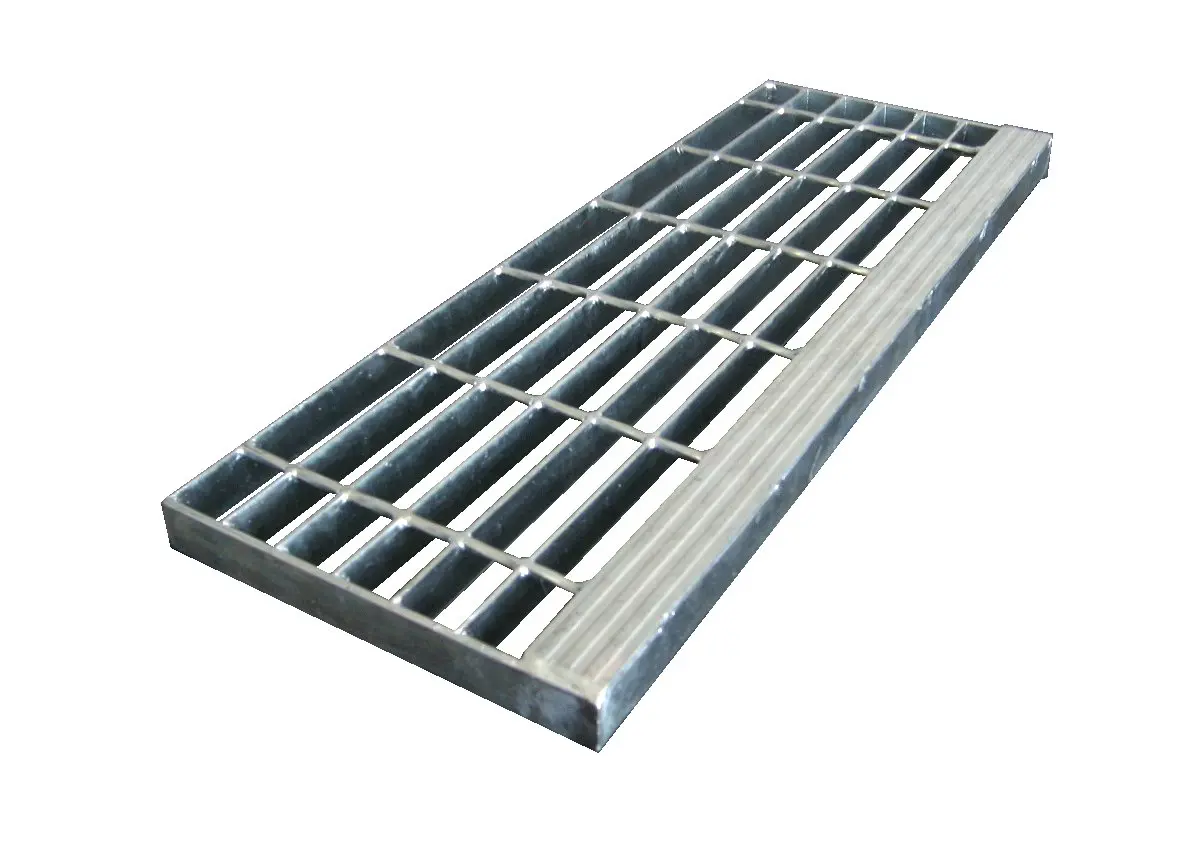

焊接安装平沿口

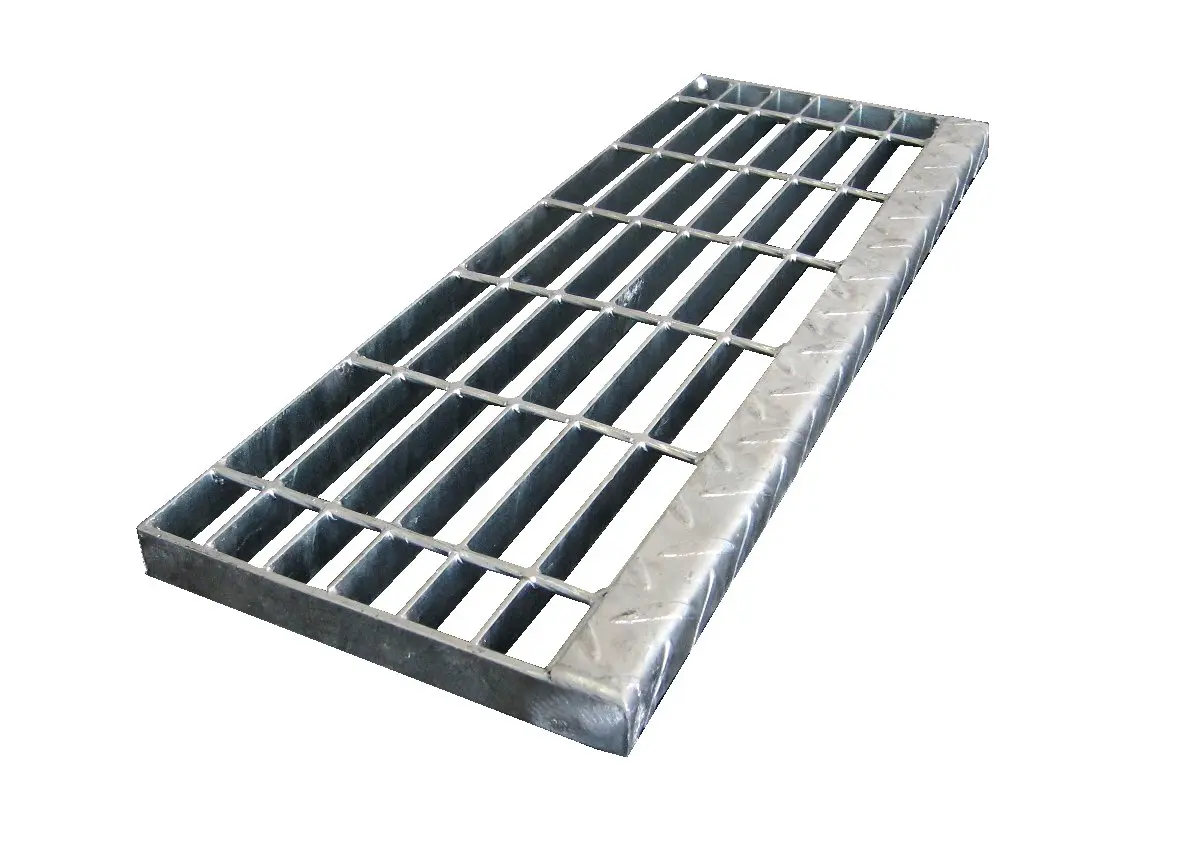

T3L

焊接安装直角沿口

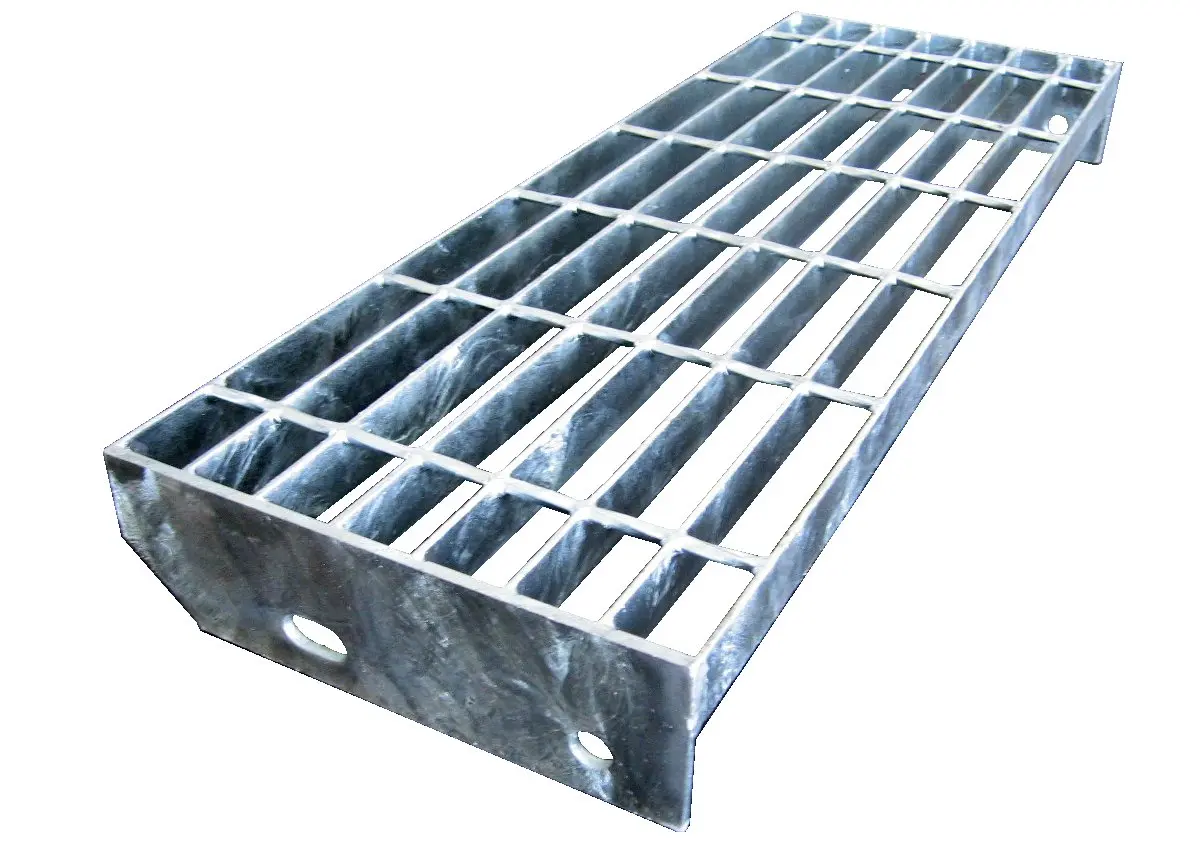

T2

螺栓固定无沿口

T4

螺栓固定平沿口

T4L

螺栓固定直角沿口

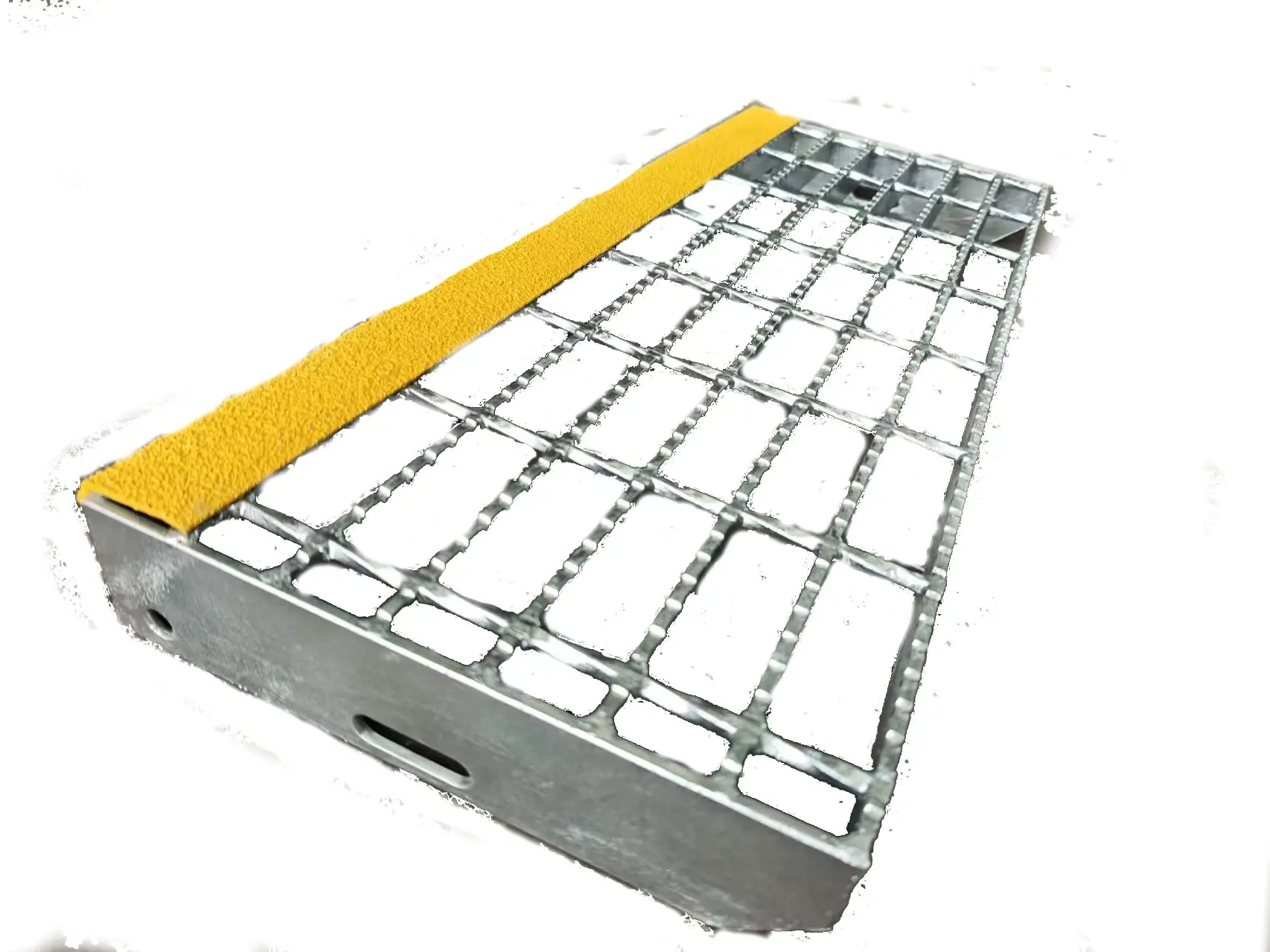

T6

螺栓固定黄色磨砂条沿口

标准规格表

注：以上为标准规格，特殊尺寸可按需定制。

通用参数

踏步长度	500-1200mm（可定制）
前端板	带防滑齿面的前缘板 / 平沿口 / 直角沿口
安装方式	焊接式 / 螺栓固定式
材质	碳钢（热镀锌）、不锈钢
表面处理	热镀锌、喷漆、不处理

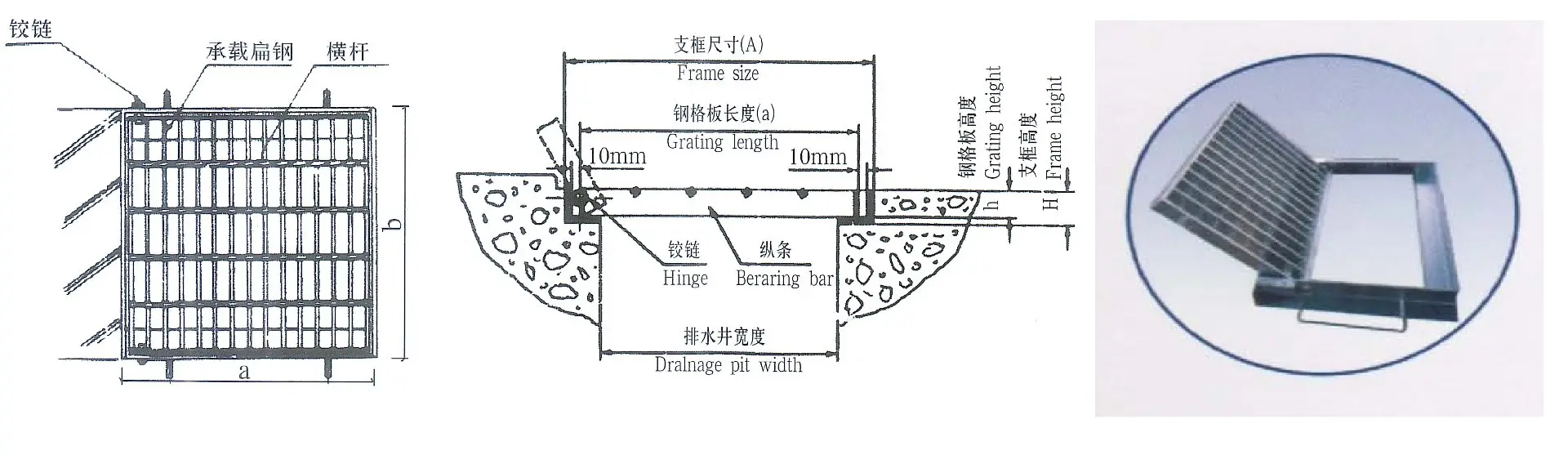

沟盖板系列（GT / GU / GS）

大和沟盖板系列专为排水沟、电缆沟、路边侧沟等各类场景设计，覆盖横断沟、U型沟及框架沙井盖三大系列，承载等级从T-2到T-25可选。

GT系列横断沟及侧沟用

适用于停车场、工厂、市政等排水沟道。GT型沟盖板之受荷扁钢可采用平面型扁钢或工字型扁钢。沟宽＞600mm面需过车的沟盖，可向我司咨询（可采用本公司特制的组构式盖板）。

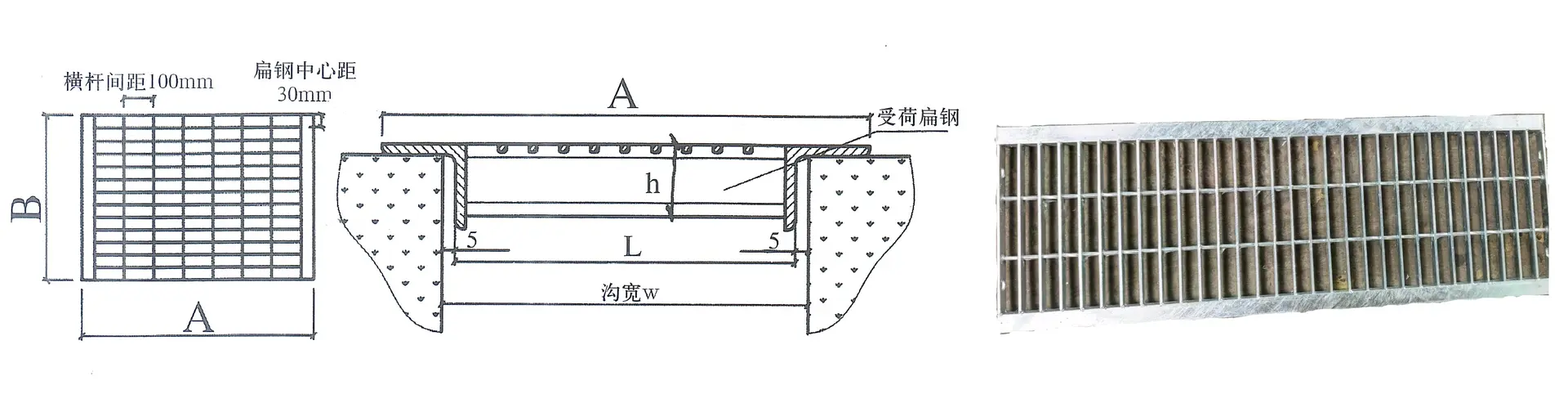

型号示例：GTI50-40 表示普通型沟盖板主承载扁钢为工字扁钢，其高度为50mm，沟宽400mm。

T-25 承载等级（I型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTI44-20	995×278×44	17.2	L50×50×6
250	GTI50-25	995×340×50	22.8	L56×56×6
300	GTI55-30	995×400×55	41.5	L63×63×8
350	GTI60-35	995×470×60	52.7	L70×70×5
400	GTI65-40	995×520×65	62.0	L70×70×5
450	GTI75-45	995×590×75	81.6	L80×80×5
500	GTI75-50	995×640×75	88.0	L80×80×5

T-25 承载等级（F型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTF45-20	995×270×45	23.7	L50×50×5
250	GTF50-25	995×342×50	30.0	L56×56×6
300	GTF55-30	995×406×55	36.4	L63×63×8
400	GTF65-40	995×520×65	57.0	L70×70×5
450	GTF70-45	995×580×70	81.6	L75×75×5
500	GTF70-50	995×630×70	88.6	L75×75×5
600	GTF80-60	995×750×80	160.0	L90×90×10

T-6 承载等级（I型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTI32-20	995×254×32	11.8	L36×36×4
250	GTI38-25	995×318×38	17.0	L45×45×6
300	GTI44-30	995×378×44	23.0	L50×50×6
350	GTI44-35	995×428×44	26.0	L50×50×6
400	GTI50-40	995×490×50	33.0	L56×56×6
450	GTI50-45	995×540×50	36.0	L56×56×6
500	GTI55-50	995×600×55	62.0	L63×63×8

T-6 承载等级（F型）

沟宽	标准型号	尺寸 B×L×h	单重	推荐框架
200	GTF30-20	995×250×30	13.2	L35×35×5
250	GTF32-25	995×304×32	17.0	L36×36×4
300	GTF35-30	995×360×35	21.8	L40×40×5
400	GTF45-40	995×480×45	36.5	L50×50×5
500	GTF50-50	995×590×50	48.0	L56×56×6

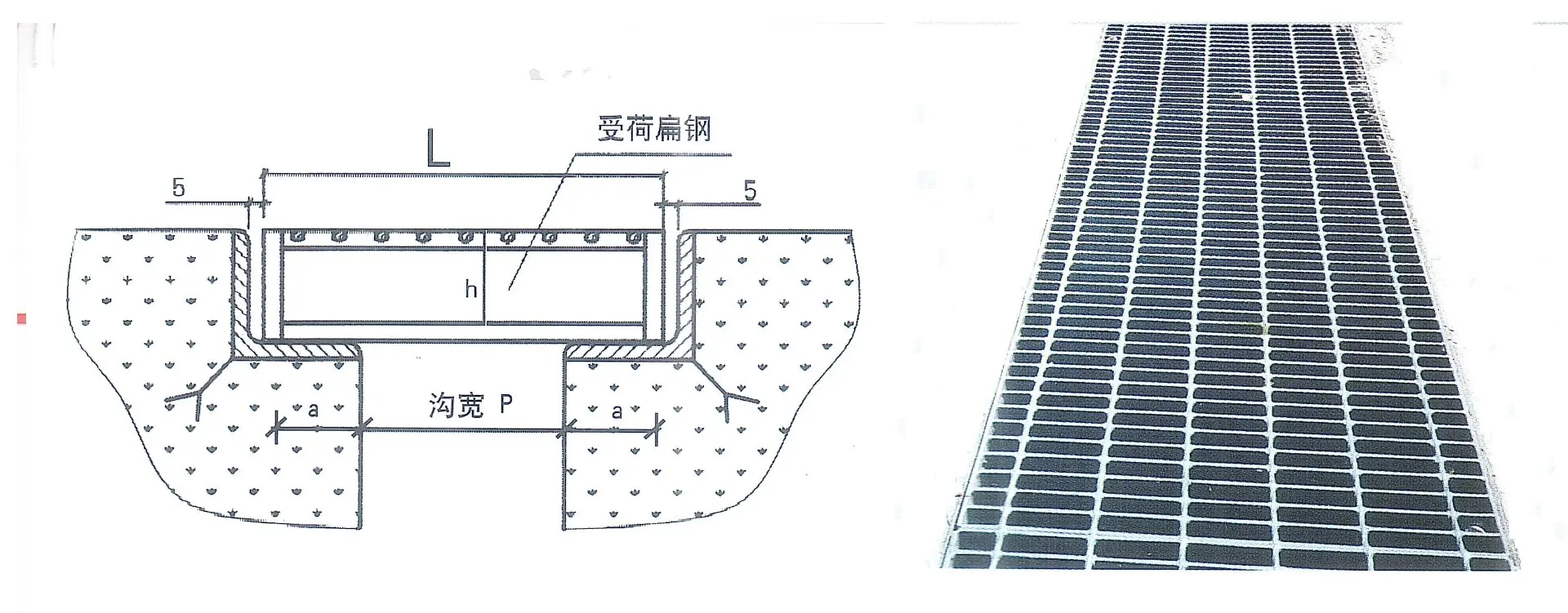

GU系列 U型沟盖

适用于大多数普通砼制的沟盖，采用U型沟盖非常简单。因它不需要特殊的沟沿口，公司已把搁置角钢与格栅在工厂内融为一体。壁式说明：GUF25-20表示沟盖板带搁置角钢，平面型受荷扁钢为25mm，其沟宽为200mm。

T-6 承载等级

沟宽	标准型号	尺寸 B×L×h	总长A	角钢	单重
200	GUI32-20	995×190×32	260	L40×40×5	14.4
250	GUI32-24	995×240×38	310	L40×40×5	16.5
300	GUI38-30	995×290×44	378	L50×50×6	23.8
360	GUI44-36	995×347×50	435	L50×50×6	29.0
250	GUF25-25	995×240×25	260	L40×40×5	16.1
300	GUF30-30	995×290×25	378	L50×50×6	23.5
360	GUF32-36	995×347×32	435	L50×50×6	26.8
400	GUF40-40	995×387×38	475	L50×50×6	33.9
450	GUF45-45	995×437×44	525	L50×50×6	40.3
500	GUF50-50	995×487×50	575	L63×63×6	50.2
550	GUF55-55	995×537×50	651	L63×63×6	58.0

T-2 承载等级

沟宽	标准型号	尺寸 B×L×h	总长A	角钢	单重
200	GUI25-20	995×190×25	260	L40×40×5	13.0
300	GUI25-30	995×290×25	378	L50×50×6	19.7
360	GUI32-36	995×347×32	435	L50×50×6	24.2
450	GUI32-45	995×437×32	525	L50×50×6	28.0
500	GUI38-50	995×487×38	575	L50×50×6	33.5
600	GUI38-60	995×587×38	697	L63×63×8	44.7
250	GUF20-25	995×240×20	310	L40×40×5	14.4
350	GUF25-35	995×337×25	407	L40×40×5	20.0
450	GUF30-45	995×437×30	507	L40×40×5	27.4
500	GUF32-50	995×487×32	579	L50×50×6	34.4
550	GUF35-55	995×537×35	627	L50×50×6	39.3
600	GUF40-60	995×587×40	697	L63×63×6	49.0

GS系列沙井盖（框架沟盖）

四周框架沟盖板。GSI38-30表示沙井盖板其主承载扁钢为工字型，受荷扁钢高度为38mm，井口尺寸为300×300mm。

T-14 承载等级

井口	型号	格栅尺寸	框架尺寸	总重
300×300	GSI25-30	340×330×25	360×360×30	8.2
400×400	GSI32-40	452×442×32	472×472×36	14.7
450×450	GSI32-45	502×492×32	522×522×36	17.3
500×500	GSI38-50	570×560×38	590×590×45	28.0
600×600	GSI38-60	670×660×38	690×690×45	36.2

T-2 承载等级

井口	型号	格栅尺寸	框架尺寸	总重
300×300	GSI44-30	370×360×38	390×390×45	15
400×400	GSI44-40	480×470×44	500×500×50	24.4
450×450	GSI50-45	542×532×50	562×562×56	30.7
500×500	GSI50-50	592×582×50	612×612×56	35.3

【大和栏杆】

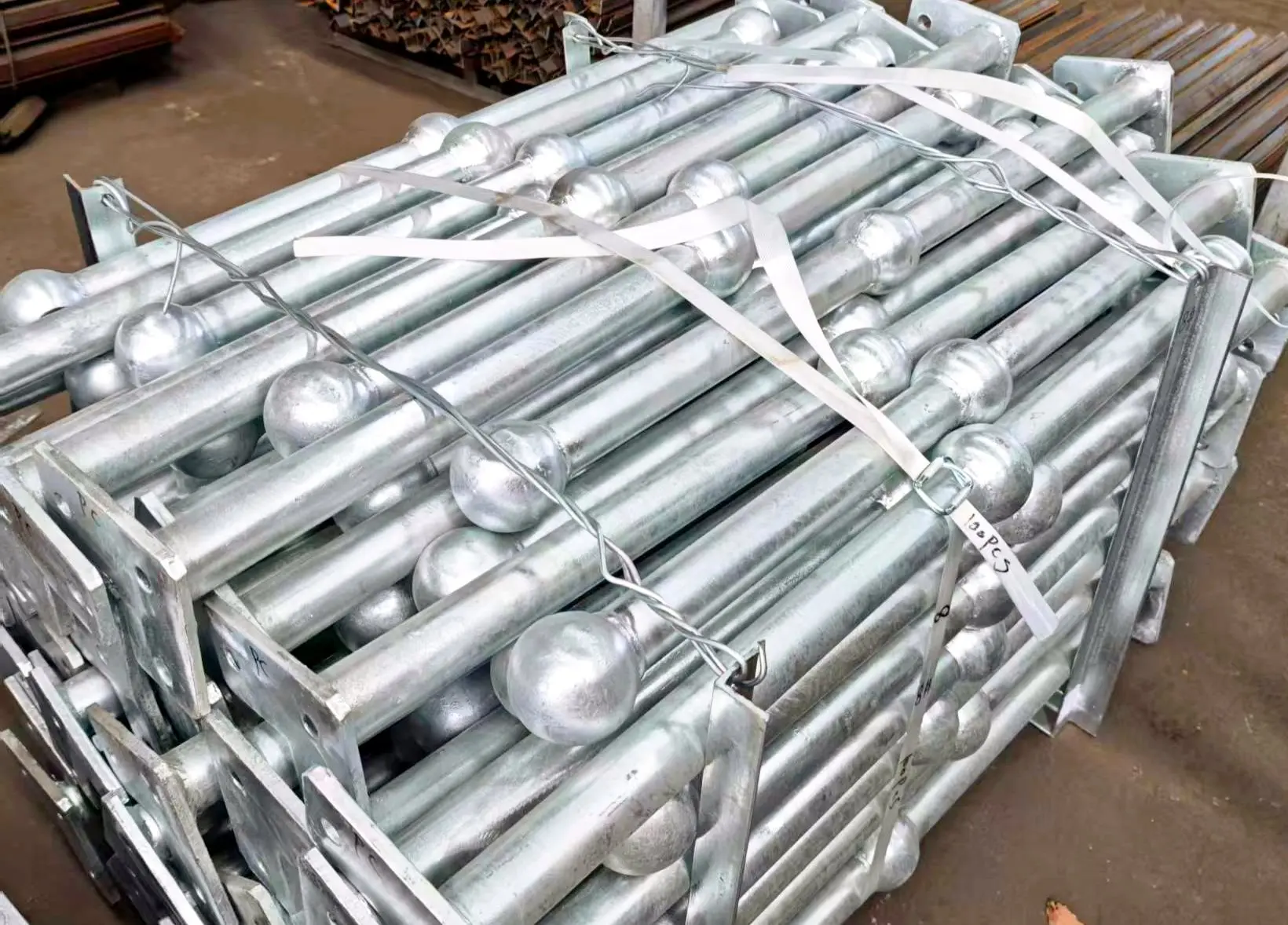

大和栏杆是一种新型球节点栏杆结构，具有安装简便、易于运输、经济美观等诸多优点。产品符合中国 GB4053.3-88 及通用建筑标准设计规范 87J432 等标准，同时满足英国 BS6399、BS6180 、AS1657 等标准。产品表面采用热镀锌处理，免于维护和保养。这种新颖的结构适用于任何需要的地方。由于其为现场组装，使得大和栏杆可根据现场实际情况随意调节。

大和栏杆的牌号如下：

LGQ — □ □□□ / □□□

T H S

T：字母A、B或C，分别表示轻型、重型、超重型栏杆
Letter A, B or C, to distinguish Light Type, Heavy Type and Grand Type

H：栏杆高度，见示意图　Height of Handrail（cm）

S：立柱间距，见示意图　Posts Spacing（cm）

H：栏杆高度　Height of Handrail　HP：球节立柱　Handrail Post
S：立柱间距　Spacing between Posts　TP：踢脚板　Toe Plate
UR/MR/LR：上、中、下横杆　Upper / Middle / Lower Rails

【大和栏杆的安装】

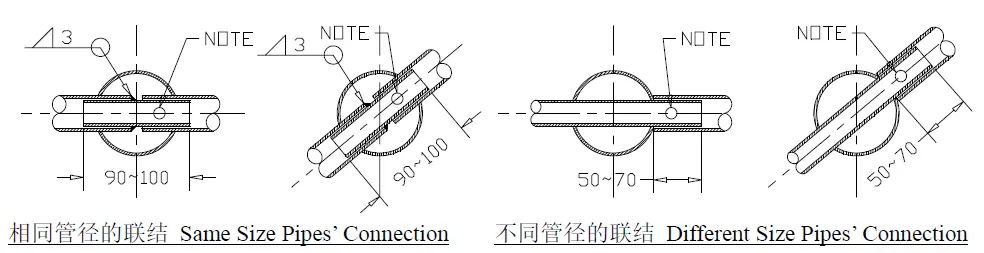

大和栏杆在安装时，应先确定立柱位置，如梁上未预先留有安装孔的可现场钻孔，或焊接。然后将横杆及相应的弯头穿过立柱球节，调整横杆位置使得横杆间的接点位于立柱球内，将横杆略抽出球节，采用销钉或点焊的形式联结固定横杆间的接点。最后将联结处置于球节内，采用销钉或点焊的形式将横杆及弯头与立柱固定。待横杆调整固定完毕后，将立柱底座与梁联结固定。

NOTE：现场安装时钻孔配锥销固定或点焊固定

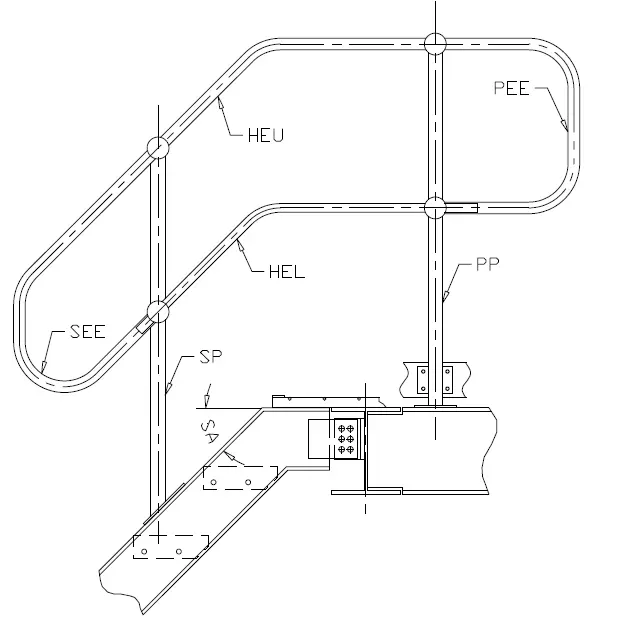

PP：平台立柱　Platform Post　SP：斜梯立柱　Stair Post
SEE：斜梯栏杆端部弯头　Stair Handrail End Elbow
PEE：平台栏杆端部弯头　Platform Handrail End Elbow
SA：斜梯角度　Stair Angle　HEU/HEL：斜弯头　Rail Angle Elbow

【大和栏杆的部件】

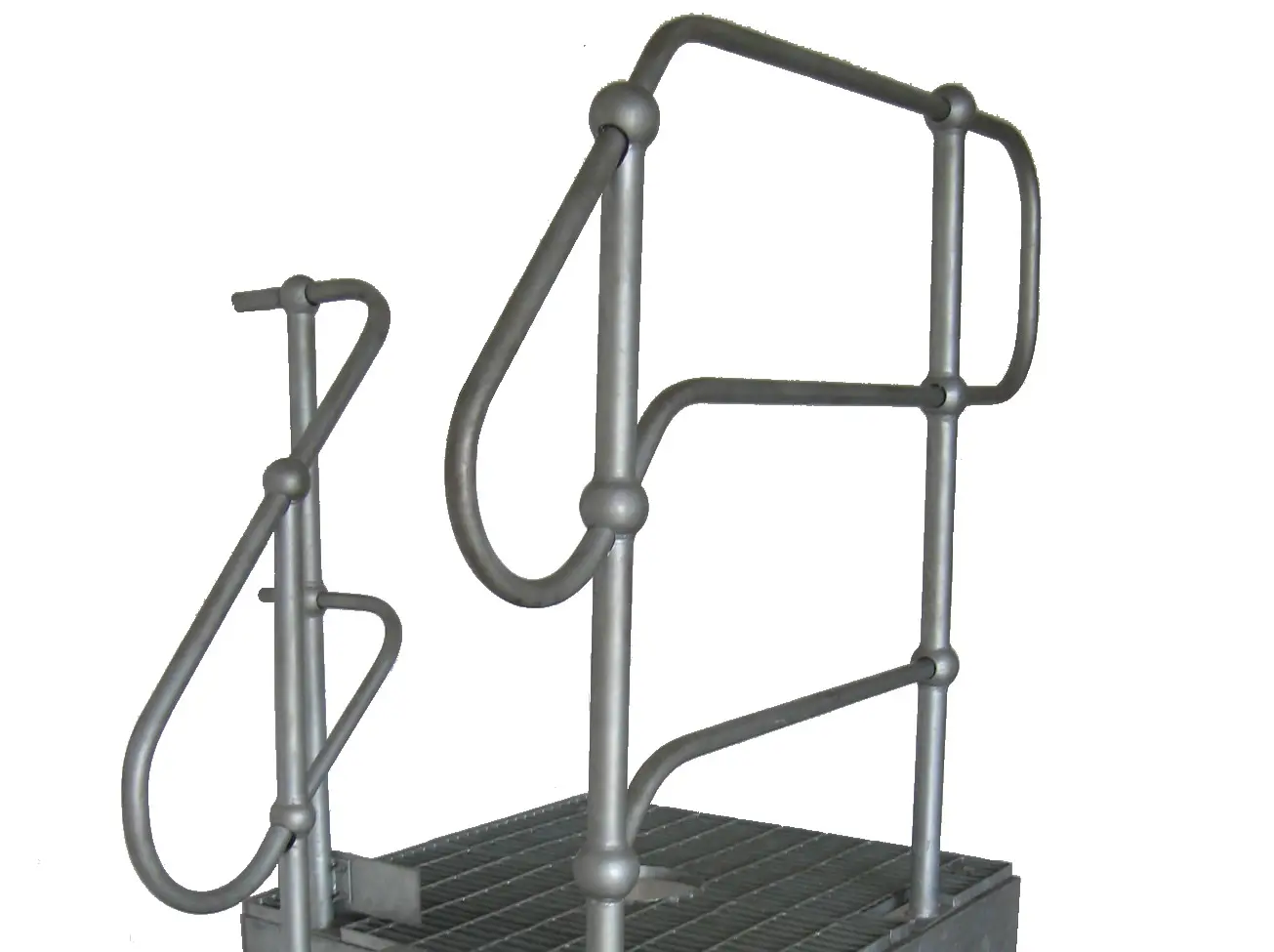

如示意图所示大和栏杆由立柱、弯头、横杆、踢脚板等组成：

立柱可分为底装式（Z-1）、侧装式（Z-2）、弯装式（Z-3）等三种，又可分别分为带踢脚板（数字后加T注明）或不带踢脚板两类，具体形式见后页；
弯头可分为：平台端部弯头、斜梯端部弯头、直角弯头、斜弯头等四种；
横杆为热镀锌直焊缝管，统一长度供货，现场根据需要切割；
踢脚板为 100×5mm 扁钢，统一长度供货，现场根据需要切割钻孔；

【立柱类型详图】

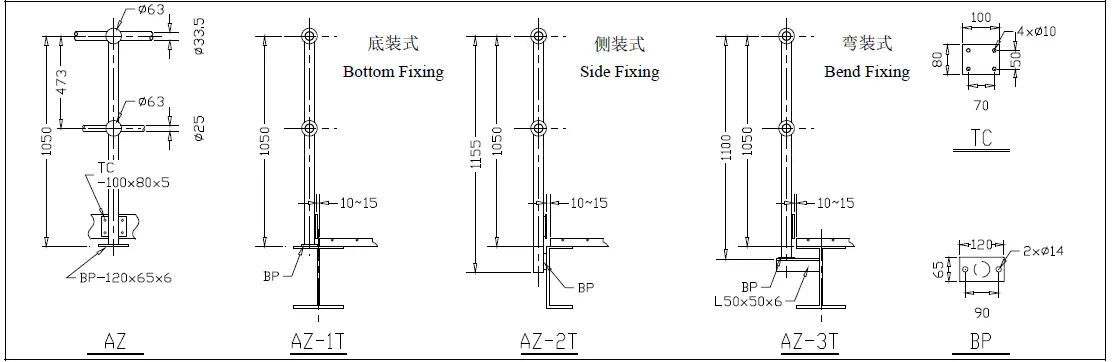

1. 轻型立柱 AZ Light Post Type AZ

轻型立柱 AZ：球节直径 Ø63，管径 Ø42；分底装式（AZ-1T）、侧装式（AZ-2T）、弯装式（AZ-3T）三种，底板 BP-120×65×6；TC 为栏杆踢脚板。
Light Post Type AZ: Ball node Ø63, pipe Ø42; Available in Bottom Fixing (AZ-1T), Side Fixing (AZ-2T), Bend Fixing (AZ-3T). Base plate BP-120×65×6; TC = Toe Plate.

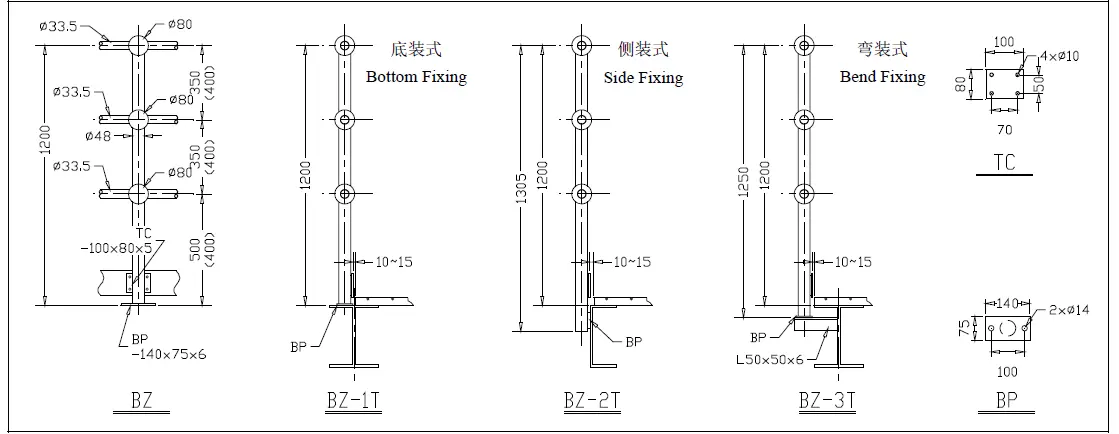

2. 重型立柱 BZ Heavy Post Type BZ

重型立柱 BZ：球节直径 Ø80，外管 Ø48，内管 Ø33.5；分底装式（BZ-1T）、侧装式（BZ-2T）、弯装式（BZ-3T）三种，底板 BP-148×75×6；TC 为栏杆踢脚板。
Heavy Post Type BZ: Ball node Ø80, outer pipe Ø48, inner pipe Ø33.5; Available in Bottom Fixing (BZ-1T), Side Fixing (BZ-2T), Bend Fixing (BZ-3T). Base plate BP-148×75×6; TC = Toe Plate.

3. 超重型立柱 CZ Grand Post Type CZ

超重型立柱 CZ：球节直径 Ø120，管径 Ø76；标准间距 2000（200×10），底板 180×120x12。
Grand Post Type CZ: Ball node Ø120, pipe Ø76; Standard spacing 2000 (200×10), base plate 180×120x12.

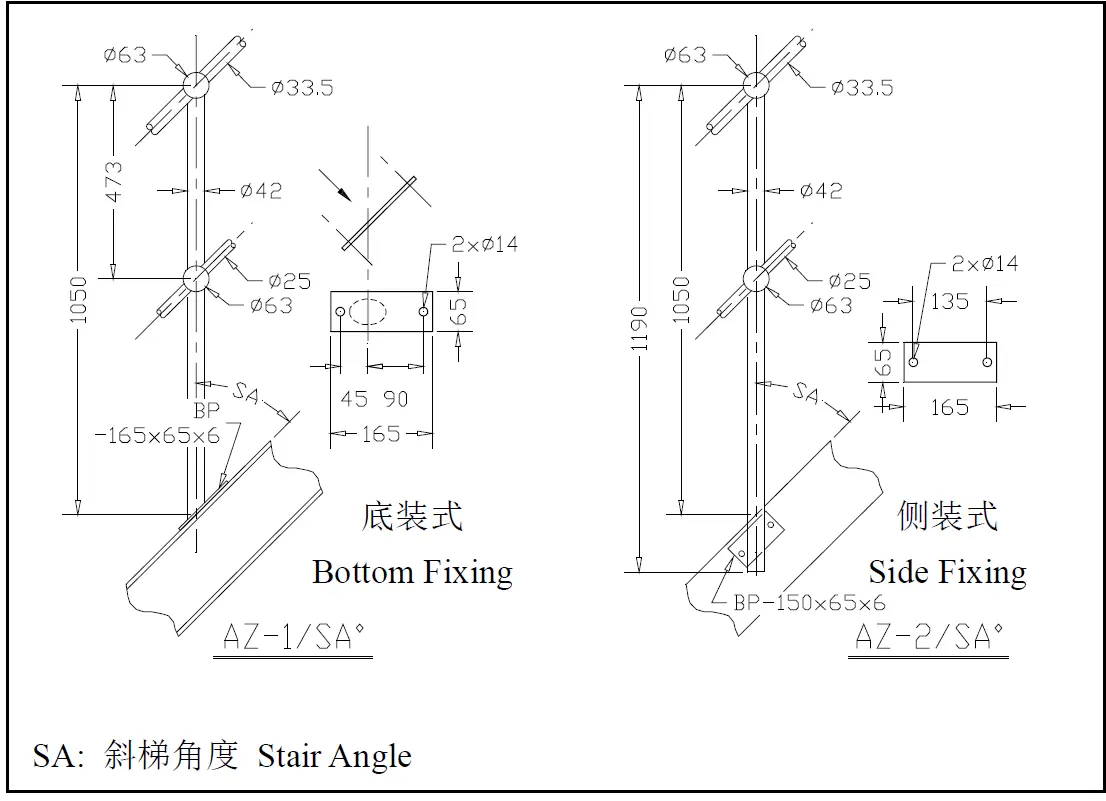

4. 轻型斜梯立柱 AZ/θ° Light Stair Post AZ/θ°

分底装式（AZ-1/SA°）及侧装式（AZ-2/SA°）；SA 为斜梯角度 Stair Angle。
Available in Bottom Fixing (AZ-1/SA°) and Side Fixing (AZ-2/SA°); SA = Stair Angle.

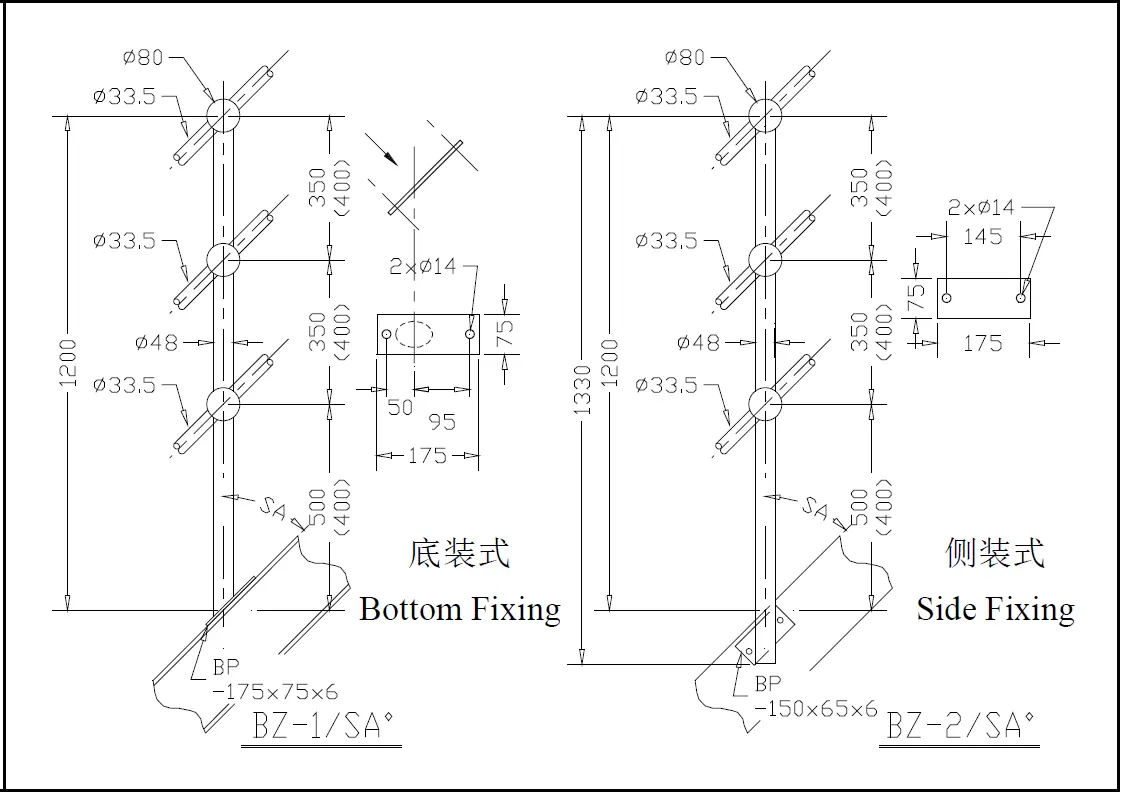

5. 重型斜梯立柱 BZ/θ° Heavy Stair Post BZ/θ°

分底装式（BZ-1/SA°）及侧装式（BZ-2/SA°）；SA 为斜梯角度 Stair Angle。
Available in Bottom Fixing (BZ-1/SA°) and Side Fixing (BZ-2/SA°); SA = Stair Angle.
